Воздуходувка VMtec TSRv35
Воздуходувка VMtec TSRv35 — трёхлопастная роторная воздуходувка типа Рутс. Модель работает в диапазоне расхода 79–570 м³/ч при давлении 100 мбар. Ниже — рабочие характеристики по каталогу TSRv 2026, габариты, масса и фотографии исполнений.
Краткие характеристики
| Параметр | Значение |
|---|---|
| Расход при 100 мбар | 79–570 м³/ч |
| Расход при 500 мбар | 52–526 м³/ч |
| Расход при 1000 мбар | 174–474 м³/ч |
| Масса без акустического кожуха | 178 кг |
| Масса с акустическим кожухом | 358 кг |
| Присоединение всасывания и нагнетания | 80 NB |
Значения расхода приведены по таблице модельного ряда серии TSRv. Полные рабочие характеристики по каждому давлению — в таблицах каталога выше. Масса указана без электродвигателя.
Рабочие характеристики по каталогу

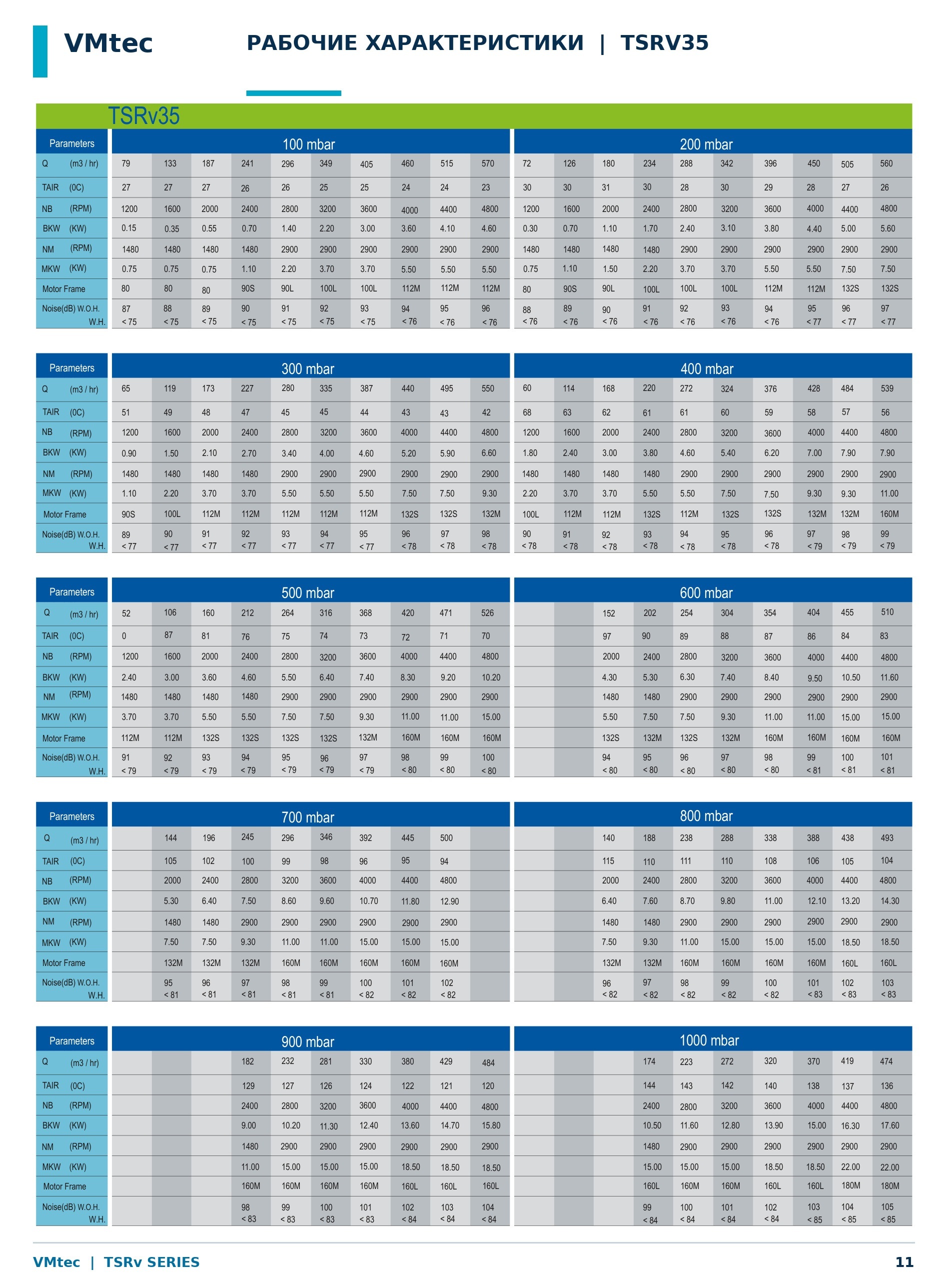

Ниже приведена страница каталога TSRv 2026 с таблицами рабочих характеристик модели TSRv35. Таблицы даны по каждому давлению нагнетания — от 100 до 1000 мбар — с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
Скачать каталог TSRv 2026 полностью (PDF, 19 страниц)
Габариты и масса установки
| Параметр | Значение |
|---|---|
| Высота H, мм | 1378 |
| Глубина D, мм | 1100 |
| Ширина W, мм | 962 |
| Присоединительный размер A, мм | 305 |
| Присоединительный размер B, мм | 308 |
| Присоединение всасывания и нагнетания | 80 NB |
| Масса без акустического кожуха, кг | 178 |
| Масса с акустическим кожухом, кг | 358 |
Масса указана без электродвигателя. Габариты относятся к комплектной установке на раме в акустическом кожухе — источник: страница «Габаритные размеры» каталога TSRv 2026.
Габариты роторного блока
| Параметр | Значение |
|---|---|
| A, мм | 428 |
| B, мм | 77 |
| C, мм | 195 |
| D (посадка вала), мм | 32k6 |
| E, мм | 85 |
| F, мм | 80 |
| K (крепление) | 4 x Ш18 |
| M (шпонка), мм | 10 x 8 |
| N, мм | 320 |
| R, мм | 160 |
| Масса блока, кг | 80 |
Источник: страница «Габаритные размеры» каталога TSRv 2026. Для типоразмеров, где размеры S и T в каталоге не приведены, они не указаны.
Исполнения воздуходувки TSRv35
Воздуходувка поставляется в трёх видах: роторный блок отдельно, установка на раме с приводом и установка в шумозащитном акустическом кожухе. Исполнение выбирают по условиям площадки и требованиям к уровню шума.
Разница в массе между исполнениями видна в таблице габаритов выше: например, для TSRv15 — 132 кг без кожуха и 274 кг с кожухом. Масса указана без электродвигателя.
Модельный ряд TSRv
Серия трёхлопастных роторных воздуходувок типа Рутс насчитывает восемь моделей. Диапазоны расхода приведены при давлении 100 и 1000 мбар.
| Модель | Расход при 100 мбар, м³/ч | Расход при 1000 мбар, м³/ч |
|---|---|---|
| TSRv15 | 40–265 | 20–169 |
| TSRv20 | 85–332 | 135–225 |
| TSRv25 | 97–455 | 87–326 |
| TSRv35 (эта страница) | 79–570 | 174–474 |
| TSRv50 | 134–830 | 14–710 |
| TSRv70 | 199–1150 | 148–1030 |
| TSRv150 | 829–2178 | 1247–1920 |
| TSRv180 | 885–2421 | 1350–2184 |
Подбор и поставка
Рабочую точку выбирают по расходу и давлению из таблиц каталога. Если параметры попадают между значениями, подбирают ближайший типоразмер с запасом — см. методику подбора воздуходувки. Полный модельный ряд — воздуходувки TSRv. Сервис и ремонт — обслуживание воздуходувок.
Документация для скачивания
Скачать каталог TSRv 2026 (PDF) — рабочие характеристики по всем моделям и давлениям, габариты, масса, комплектации.
Скачать руководство по эксплуатации и ремонту (PDF, 29 страниц) — установка, смазка, регламент технического обслуживания, порядок разборки и сборки, чертежи поперечных сечений с перечнями деталей по моделям TSRv15–TSRv520.
Остальные документы раздела — таблицы подбора аналогов Aerzen GM, запрос данных для подбора и партнёрское предложение — на странице роторные воздуходувки VMtec.
Рабочие характеристики по давлениям
Таблицы составлены по техническим таблицам VMtec. Для каждого давления нагнетания приведены точки рабочего диапазона с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 79 | 133 | 187 | 241 | 296 | 349 | 405 | 460 | 515 | 570 |
| Температура нагнетания TΔR, °C | 27 | 27 | 27 | 26 | 26 | 25 | 25 | 24 | 24 | 23 |
| Частота вращения роторов NB, об/мин | 1200 | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 0.15 | 0.35 | 0.55 | 0.70 | 1.40 | 2.20 | 3.00 | 3.60 | 4.10 | 4.60 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 0.75 | 0.75 | 0.75 | 1.10 | 2.20 | 3.70 | 3.70 | 5.50 | 5.50 | 5.50 |
| Типоразмер двигателя | 80 | 80 | 80 | 80 | ||||||
| Шум, дБ(А) | 87 | 75 | 88 | 75 | 89 | 75 | 90 | 75 | 91 | 75 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 72 | 126 | 180 | 234 | 288 | 342 | 396 | 450 | 505 | 560 |
| Температура нагнетания TΔR, °C | 30 | 30 | 31 | 30 | 28 | 30 | 29 | 28 | 27 | 26 |
| Частота вращения роторов NB, об/мин | 1200 | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 0.30 | 0.70 | 1.10 | 1.70 | 2.40 | 3.10 | 3.80 | 4.40 | 5.00 | 5.60 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 0.75 | 1.10 | 1.50 | 2.20 | 3.70 | 3.70 | 5.50 | 5.50 | 7.50 | 7.50 |
| Типоразмер двигателя | ||||||||||
| Шум, дБ(А) | 92 | 75 | 93 | 75 | 94 | 76 | 95 | 76 | 96 | 76 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 65 | 119 | 173 | 227 | 280 | 335 | 387 | 440 | 495 | 550 |
| Температура нагнетания TΔR, °C | 51 | 49 | 48 | 47 | 45 | 45 | 44 | 43 | 43 | 42 |
| Частота вращения роторов NB, об/мин | 1200 | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 0.90 | 1.50 | 2.10 | 2.70 | 3.40 | 4.00 | 4.60 | 5.20 | 5.90 | 6.60 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 1.10 | 2.20 | 3.70 | 3.70 | 5.50 | 5.50 | 5.50 | 7.50 | 7.50 | 9.30 |
| Типоразмер двигателя | ||||||||||
| Шум, дБ(А) | 89 | 77 | 90 | 77 | 91 | 77 | 92 | 77 | 93 | 77 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 60 | 114 | 168 | 220 | 272 | 324 | 376 | 428 | 484 | 539 |
| Температура нагнетания TΔR, °C | 68 | 63 | 62 | 61 | 61 | 60 | 59 | 58 | 57 | 56 |
| Частота вращения роторов NB, об/мин | 1200 | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 1.80 | 2.40 | 3.00 | 3.80 | 4.60 | 5.40 | 6.20 | 7.00 | 7.90 | 7.90 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 2.20 | 3.70 | 3.70 | 5.50 | 5.50 | 7.50 | 7.50 | 9.30 | 9.30 | 11.00 |
| Типоразмер двигателя | ||||||||||
| Шум, дБ(А) | 94 | 77 | 95 | 77 | 96 | 78 | 97 | 78 | 98 | 78 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 52 | 106 | 160 | 212 | 264 | 316 | 368 | 420 | 471 |
| Температура нагнетания TΔR, °C | 0 | 87 | 81 | 76 | 75 | 74 | 73 | 72 | 71 |
| Частота вращения роторов NB, об/мин | 1200 | 1600 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 |
| Мощность на валу BKW, кВт | 2.40 | 3.00 | 3.60 | 4.60 | 5.50 | 6.40 | 7.40 | 8.30 | 9.20 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 3.70 | 3.70 | 5.50 | 5.50 | 7.50 | 7.50 | 9.30 | 11.00 | 11.00 |
| Типоразмер двигателя | |||||||||
| Шум, дБ(А) | 91 | 79 | 92 | 79 | 93 | 79 | 94 | 79 | 95 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 526 | 152 | 202 | 254 | 304 | 354 | 404 | 455 | 510 |
| Температура нагнетания TΔR, °C | 70 | 97 | 90 | 89 | 88 | 87 | 86 | 84 | 83 |
| Частота вращения роторов NB, об/мин | 4800 | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 10.20 | 4.30 | 5.30 | 6.30 | 7.40 | 8.40 | 9.50 | 10.50 | 11.60 |
| Частота вращения двигателя NM, об/мин | 2900 | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 15.00 | 5.50 | 7.50 | 7.50 | 9.30 | 11.00 | 11.00 | 15.00 | 15.00 |
| Типоразмер двигателя | |||||||||
| Шум, дБ(А) | 79 | 96 | 79 | 97 | 79 | 98 | 80 | 99 | 80 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 144 | 196 | 245 | 296 | 346 | 392 | 445 | 500 |
| Температура нагнетания TΔR, °C | 105 | 102 | 100 | 99 | 98 | 96 | 95 | 94 |
| Частота вращения роторов NB, об/мин | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 5.30 | 6.40 | 7.50 | 8.60 | 9.60 | 10.70 | 11.80 | 12.90 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 7.50 | 7.50 | 9.30 | 11.00 | 11.00 | 15.00 | 15.00 | 15.00 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 95 | 81 | 96 | 81 | 97 | 81 | 98 | 81 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 140 | 188 | 238 | 288 | 338 | 388 | 438 | 493 |
| Температура нагнетания TΔR, °C | 115 | 110 | 111 | 110 | 108 | 106 | 105 | 104 |
| Частота вращения роторов NB, об/мин | 2000 | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 6.40 | 7.60 | 8.70 | 9.80 | 11.00 | 12.10 | 13.20 | 14.30 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 7.50 | 9.30 | 11.00 | 15.00 | 15.00 | 15.00 | 18.50 | 18.50 |
| Типоразмер двигателя | ||||||||
| Шум, дБ(А) | 99 | 81 | 100 | 82 | 101 | 82 | 102 | 82 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 182 | 232 | 281 | 330 | 380 | 429 | 484 |
| Температура нагнетания TΔR, °C | 129 | 127 | 126 | 124 | 122 | 121 | 120 |
| Частота вращения роторов NB, об/мин | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 9.00 | 10.20 | 11.30 | 12.40 | 13.60 | 14.70 | 15.80 |
| Частота вращения двигателя NM, об/мин | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 11.00 | 15.00 | 15.00 | 15.00 | 18.50 | 18.50 | 18.50 |
| Типоразмер двигателя | |||||||
| Шум, дБ(А) | 98 | 83 | 99 | 83 | 100 | 83 | 101 |
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| Расход Q, м³/ч | 174 | 223 | 272 | 320 | 370 | 419 | 474 |
| Температура нагнетания TΔR, °C | 144 | 143 | 142 | 140 | 138 | 137 | 136 |
| Частота вращения роторов NB, об/мин | 2400 | 2800 | 3200 | 3600 | 4000 | 4400 | 4800 |
| Мощность на валу BKW, кВт | 10.50 | 11.60 | 12.80 | 13.90 | 15.00 | 16.30 | 17.60 |
| Частота вращения двигателя NM, об/мин | 1480 | 2900 | 2900 | 2900 | 2900 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 15.00 | 15.00 | 15.00 | 18.50 | 18.50 | 22.00 | 22.00 |
| Типоразмер двигателя | |||||||
| Шум, дБ(А) | 83 | 102 | 84 | 103 | 84 | 104 | 84 |
Источник: технические таблицы VMtec серии Tri Lobe Blower. Пустая ячейка означает, что точка в таблице производителя отсутствует. Уровень шума приведён по двум строкам: W.O.H. — без акустического кожуха, W.H. — в кожухе. Значения со знаком «<» означают, что уровень шума ниже указанного порога.
