Воздуходувка VMtec TSRv180
Воздуходувка VMtec TSRv180 — трёхлопастная роторная воздуходувка типа Рутс. Модель работает в диапазоне расхода 885–2421 м³/ч при давлении 100 мбар. Ниже — рабочие характеристики по каталогу TSRv 2026, габариты, масса и фотографии исполнений.
Краткие характеристики
| Параметр | Значение |
|---|---|
| Расход при 100 мбар | 885–2421 м³/ч |
| Расход при 500 мбар | 770–2303 м³/ч |
| Расход при 1000 мбар | 1350–2184 м³/ч |
| Масса без акустического кожуха | 574 кг |
| Масса с акустическим кожухом | 1274 кг |
| Присоединение всасывания и нагнетания | 150 NB |
Значения расхода приведены по таблице модельного ряда серии TSRv. Полные рабочие характеристики по каждому давлению — в таблицах каталога выше. Масса указана без электродвигателя.
Рабочие характеристики по каталогу

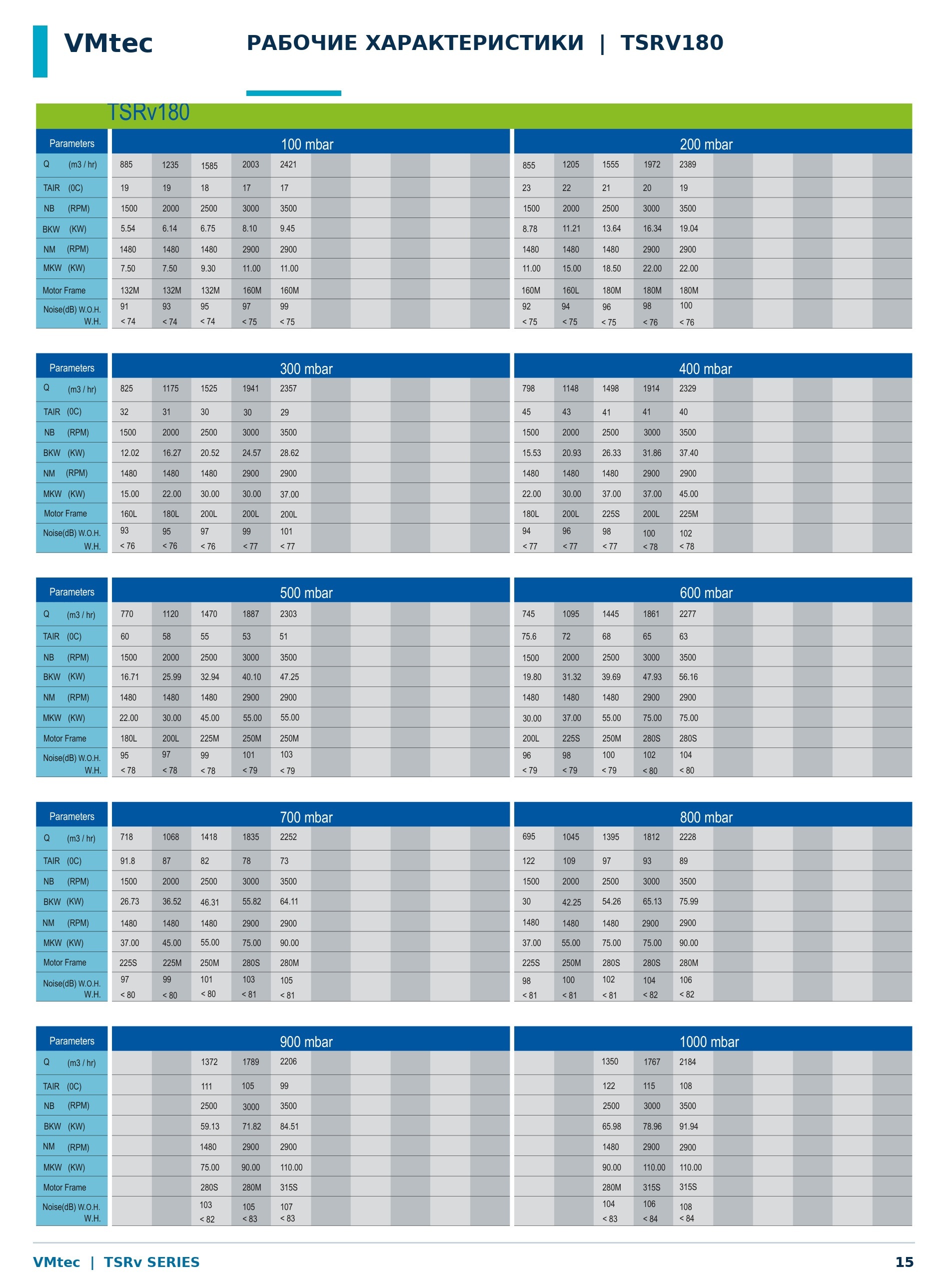

Ниже приведена страница каталога TSRv 2026 с таблицами рабочих характеристик модели TSRv180. Таблицы даны по каждому давлению нагнетания — от 100 до 1000 мбар — с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
Скачать каталог TSRv 2026 полностью (PDF, 19 страниц)
Габариты и масса установки
| Параметр | Значение |
|---|---|
| Высота H, мм | 1703 |
| Глубина D, мм | 1710 |
| Ширина W, мм | 1403 |
| Присоединительный размер A, мм | 292 |
| Присоединительный размер B, мм | 353 |
| Присоединение всасывания и нагнетания | 150 NB |
| Масса без акустического кожуха, кг | 574 |
| Масса с акустическим кожухом, кг | 1274 |
Масса указана без электродвигателя. Габариты относятся к комплектной установке на раме в акустическом кожухе — источник: страница «Габаритные размеры» каталога TSRv 2026.
Габариты роторного блока
| Параметр | Значение |
|---|---|
| A, мм | 749 |
| B, мм | 85,5 |
| C, мм | 389,5 |
| D (посадка вала), мм | 42k6 |
| E, мм | 135 |
| F, мм | 125 |
| K (крепление) | M16 x 4 |
| M (шпонка), мм | 12 x 8 |
| N, мм | 322 |
| R, мм | 161 |
| Масса блока, кг | 289 |
Источник: страница «Габаритные размеры» каталога TSRv 2026. Для типоразмеров, где размеры S и T в каталоге не приведены, они не указаны.
Исполнения воздуходувки TSRv180
Воздуходувка поставляется в трёх видах: роторный блок отдельно, установка на раме с приводом и установка в шумозащитном акустическом кожухе. Исполнение выбирают по условиям площадки и требованиям к уровню шума.
Разница в массе между исполнениями видна в таблице габаритов выше: например, для TSRv15 — 132 кг без кожуха и 274 кг с кожухом. Масса указана без электродвигателя.
Модельный ряд TSRv
Серия трёхлопастных роторных воздуходувок типа Рутс насчитывает восемь моделей. Диапазоны расхода приведены при давлении 100 и 1000 мбар.
| Модель | Расход при 100 мбар, м³/ч | Расход при 1000 мбар, м³/ч |
|---|---|---|
| TSRv15 | 40–265 | 20–169 |
| TSRv20 | 85–332 | 135–225 |
| TSRv25 | 97–455 | 87–326 |
| TSRv35 | 79–570 | 174–474 |
| TSRv50 | 134–830 | 14–710 |
| TSRv70 | 199–1150 | 148–1030 |
| TSRv150 | 829–2178 | 1247–1920 |
| TSRv180 (эта страница) | 885–2421 | 1350–2184 |
Подбор и поставка
Рабочую точку выбирают по расходу и давлению из таблиц каталога. Если параметры попадают между значениями, подбирают ближайший типоразмер с запасом — см. методику подбора воздуходувки. Полный модельный ряд — воздуходувки TSRv. Сервис и ремонт — обслуживание воздуходувок.
Документация для скачивания
Скачать каталог TSRv 2026 (PDF) — рабочие характеристики по всем моделям и давлениям, габариты, масса, комплектации.
Скачать руководство по эксплуатации и ремонту (PDF, 29 страниц) — установка, смазка, регламент технического обслуживания, порядок разборки и сборки, чертежи поперечных сечений с перечнями деталей по моделям TSRv15–TSRv520.
Остальные документы раздела — таблицы подбора аналогов Aerzen GM, запрос данных для подбора и партнёрское предложение — на странице роторные воздуходувки VMtec.
Рабочие характеристики по давлениям
Таблицы составлены по техническим таблицам VMtec. Для каждого давления нагнетания приведены точки рабочего диапазона с расходом, температурой нагнетания, частотой вращения роторов, потребляемой мощностью на валу, мощностью и типоразмером электродвигателя, а также уровнем шума без кожуха и в кожухе.
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 885 | 1235 | 1585 | 2003 | 2421 |
| Температура нагнетания TΔR, °C | 19 | 19 | 18 | 17 | 17 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 5.54 | 6.14 | 6.75 | 8.10 | 9.45 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 7.50 | 7.50 | 9.30 | 11.00 | 11.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 91 | 74 | 93 | 74 | 95 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 855 | 1205 | 1555 | 1972 | 2389 |
| Температура нагнетания TΔR, °C | 23 | 22 | 21 | 20 | 19 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 8.78 | 11.21 | 13.64 | 16.34 | 19.04 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 11.00 | 15.00 | 18.50 | 22.00 | 22.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 74 | 97 | 75 | 99 | 75 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 825 | 1175 | 1525 | 1941 | 2357 |
| Температура нагнетания TΔR, °C | 32 | 31 | 30 | 30 | 29 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 12.02 | 16.27 | 20.52 | 24.57 | 28.62 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 15.00 | 22.00 | 30.00 | 30.00 | 37.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 93 | 76 | 95 | 76 | 97 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 798 | 1148 | 1498 | 1914 | 2329 |
| Температура нагнетания TΔR, °C | 45 | 43 | 41 | 41 | 40 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 15.53 | 20.93 | 26.33 | 31.86 | 37.40 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 22.00 | 30.00 | 37.00 | 37.00 | 45.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 76 | 99 | 77 | 101 | 77 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 770 | 1120 | 1470 | 1887 | 2303 |
| Температура нагнетания TΔR, °C | 60 | 58 | 55 | 53 | 51 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 16.71 | 25.99 | 32.94 | 40.10 | 47.25 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 22.00 | 30.00 | 45.00 | 55.00 | 55.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 95 | 78 | 97 | 78 | 99 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 745 | 1095 | 1445 | 1861 | 2277 |
| Температура нагнетания TΔR, °C | 75.6 | 72 | 68 | 65 | 63 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 19.80 | 31.32 | 39.69 | 47.93 | 56.16 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 30.00 | 37.00 | 55.00 | 75.00 | 75.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 78 | 101 | 79 | 103 | 79 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 718 | 1068 | 1418 | 1835 | 2252 |
| Температура нагнетания TΔR, °C | 91.8 | 87 | 82 | 78 | 73 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 26.73 | 36.52 | 46.31 | 55.82 | 64.11 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 37.00 | 45.00 | 55.00 | 75.00 | 90.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 97 | 80 | 99 | 80 | 101 |
| Параметр | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Расход Q, м³/ч | 695 | 1045 | 1395 | 1812 | 2228 |
| Температура нагнетания TΔR, °C | 122 | 109 | 97 | 93 | 89 |
| Частота вращения роторов NB, об/мин | 1500 | 2000 | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 30 | 42.25 | 54.26 | 65.13 | 75.99 |
| Частота вращения двигателя NM, об/мин | 1480 | 1480 | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 37.00 | 55.00 | 75.00 | 75.00 | 90.00 |
| Типоразмер двигателя | |||||
| Шум, дБ(А) | 80 | 103 | 81 | 105 | 81 |
| Параметр | 1 | 2 | 3 |
|---|---|---|---|
| Расход Q, м³/ч | 1372 | 1789 | 2206 |
| Температура нагнетания TΔR, °C | 111 | 105 | 99 |
| Частота вращения роторов NB, об/мин | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 59.13 | 71.82 | 84.51 |
| Частота вращения двигателя NM, об/мин | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 75.00 | 90.00 | 110.00 |
| Типоразмер двигателя | |||
| Шум, дБ(А) | 103 | 82 | 105 |
| Параметр | 1 | 2 | 3 |
|---|---|---|---|
| Расход Q, м³/ч | 1350 | 1767 | 2184 |
| Температура нагнетания TΔR, °C | 122 | 115 | 108 |
| Частота вращения роторов NB, об/мин | 2500 | 3000 | 3500 |
| Мощность на валу BKW, кВт | 65.98 | 78.96 | 91.94 |
| Частота вращения двигателя NM, об/мин | 1480 | 2900 | 2900 |
| Мощность двигателя MKW, кВт | 90.00 | 110.00 | 110.00 |
| Типоразмер двигателя | |||
| Шум, дБ(А) | 83 | 107 | 83 |
Источник: технические таблицы VMtec серии Tri Lobe Blower. Пустая ячейка означает, что точка в таблице производителя отсутствует. Уровень шума приведён по двум строкам: W.O.H. — без акустического кожуха, W.H. — в кожухе. Значения со знаком «<» означают, что уровень шума ниже указанного порога.
