Бустерные установки VMtec Booster VMEH
Бустерные установки VMtec Booster VMEH предназначены для повышения и поддержания давления в системах водоснабжения. В каталоге представлены исполнения на базе одного, двух и четырёх насосов. Число насосов и способ управления выбирают по требуемому расходу, давлению и изменению нагрузки в течение суток.
Подбор станции повышения давления
Для выбора установки необходимо знать минимальное давление на входе и требуемое давление у потребителя. Учитывают высоту здания, потери в трубопроводах, пиковый и минимальный расход. Резервирование и диапазон регулирования задают отдельно: максимальные показатели отдельных насосов нельзя просто складывать без расчёта системы.
Что указать в запросе
- Минимальный и максимальный расход воды, график потребления.
- Давление на входе и необходимое давление на выходе.
- Схема трубопроводов, температура и состав воды.
- Требования к резервированию, автоматике, диспетчеризации и размещению.

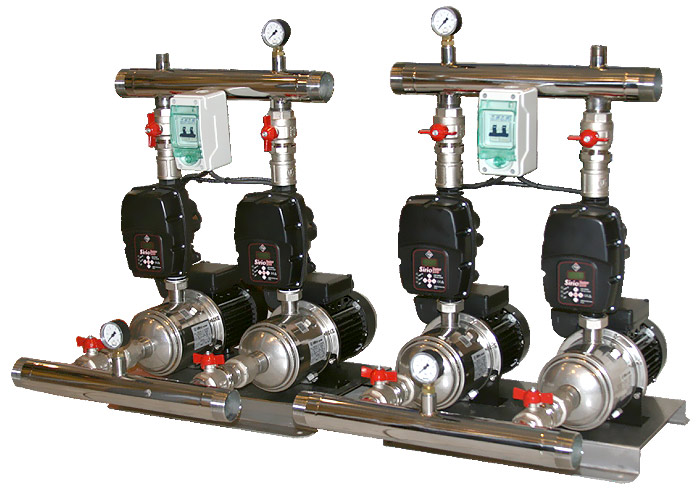

Конструкция каждой установки состоит из одного или нескольких насосов, установленных на несущей станине и соединенных между собой параллельно, трубопроводной разводки и блока управления.
Каждый из насосов установки оснащается собственным частотным преобразователем, которые объединены в единую систему. Выбор установки с необходимым числом насосов определяется профилем нагрузки.
Функции
- Частотная настройка электродвигателя рабочего насоса
- Плавные начало и конец работы каждого насоса
- Осуществление контроля за гидросистемой
- Удаленное управление системой водоснабжения посредством вспомогательных клемм
- Предупреждение "сухого хода" устройства
- Автоматический запуск системы в случае ее остановки, вызванной защитой от "сухого хода"
- Контроль напряжения, силы тока и защита от короткого замыкания
- Оповещение о состоянии системы посредством индикаторов на экране и предупреждающих сигналов в случае угрозы сбоя работы системы
Принцип работы агрегата основан на инверторной технологии, предусматривающей функции остановки и запуска двигателя. Модуляция частоты работы двигателя с целью регулировки скорости его вращения осуществляется посредством электроники, которая обеспечивает включение насосов по мере надобности.
- VMtecBooster 1 VMEH

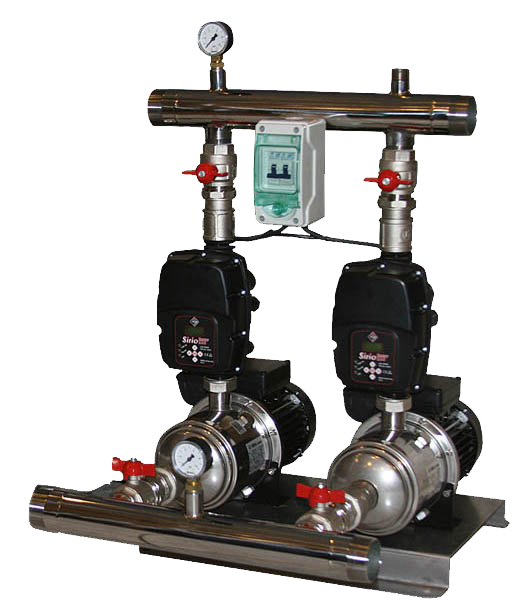

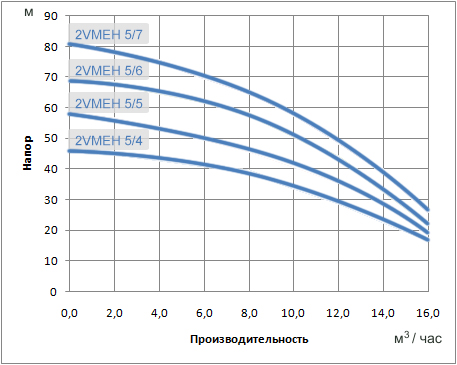

- VMtecBooster 2 VMEH

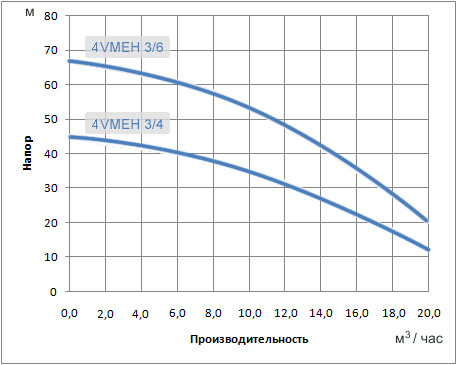

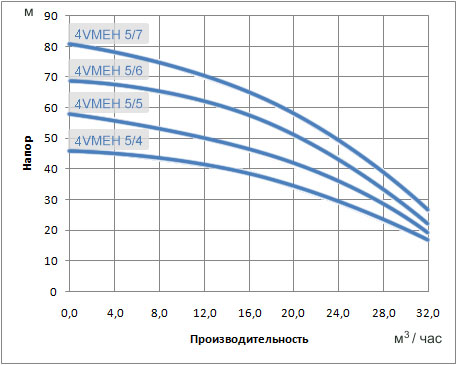

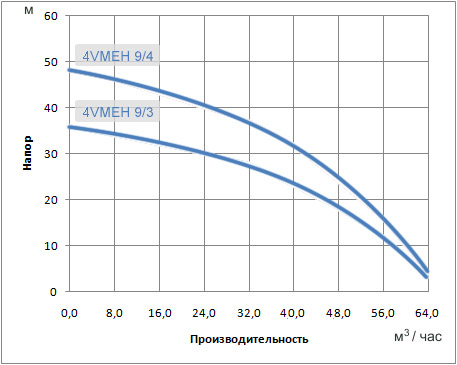

- VMtecBooster 4 VMEH
- График производительности VMtecBooster 1 VMEH
- Производительность VMtecBooster 1 VMEH
- Размеры и вес VMtecBooster 1 VMEH
Установки с частотным преобразователем на базе одного насоса VMtecBooster 1 VMEH с максимальным давлением в 9 атмосфер и производительностью до 12 м3/час
| Модель | Мощность (кВт) | Напор (м) | Подача (м3) | Цена (руб) |
|---|---|---|---|---|
| VMtec Booster 1 VMEH 3/4 - SE 0.75 | 0,75 | 45 | 5 | 87 010 руб. |
| VMtec Booster 1 VMEH 3/6 - SE 1.1 | 1,10 | 67 | 5 | 90 120 руб. |
| VMtec Booster 1 VMEH 5/4 - SE 1.1 | 1,10 | 46 | 8 | 89 310 руб. |
| VMtec Booster 1 VMEH 5/5 - SE 1.3 | 1,30 | 58 | 8 | 92 190 руб. |
| VMtec Booster 1 VMEH 5/6 - SE 1.5 | 1,50 | 69 | 8 | 97 320 руб. |
| VMtec Booster 1 VMEH 5/7 - SE 1.8 | 1,80 | 81 | 8 | 99 630 руб. |
| VMtec Booster 1 VMEH 9/3 - SE 1.4 | 1,40 | 36 | 15 | 95 030 руб. |
| VMtec Booster 1 VMEH 9/4 - SE 1.8 | 1,80 | 48 | 15 | 98 344 руб. |

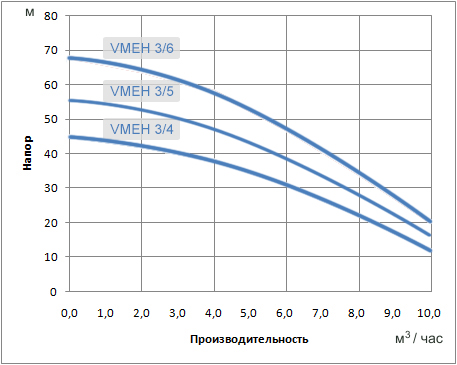

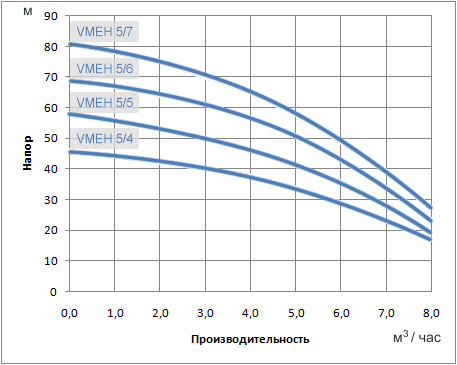

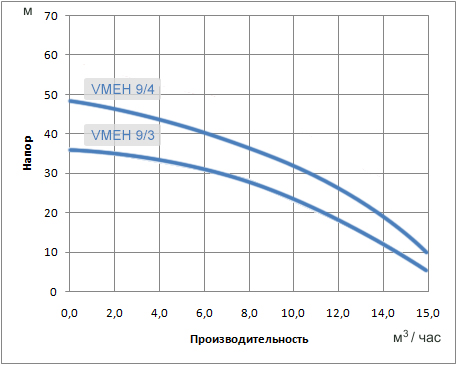

График производительности VMtecBooster 1 VMEH
Производительность VMtecBooster 1 VMEH
| Booster VMEH 3/4 | л/мин | 0 | 20 | 30 | 45 | 60 | 90 |
|---|---|---|---|---|---|---|---|
| м3/час | 0 | 1.2 | 1.8 | 2.7 | 3.6 | 4.8 | |
| H, м | 45 | 42 | 39 | 34 | 24 | 16 | |
| Booster VMEH 3/6 | л/мин | 0 | 20 | 30 | 45 | 60 | 90 |
| м3/час | 0 | 1.2 | 1.8 | 2.7 | 3.6 | 4.8 | |
| H, м | 45 | 42 | 39 | 34 | 24 | 16 | |
| Booster VMEH 5/4 | л/мин | 0 | 30 | 45 | 60 | 80 | 130 |
| м3/час | 0 | 1.8 | 2.7 | 3.6 | 4.8 | 7.8 | |
| H, м | 46 | 43 | 41 | 39 | 35 | 17 | |
| Booster VMEH 5/5 | л/мин | 0 | 30 | 45 | 60 | 80 | 130 |
| м3/час | 0 | 1.8 | 2.7 | 3.6 | 4.8 | 7.8 | |
| H, м | 58 | 54 | 51 | 49 | 44 | 22 | |
| Booster VMEH 5/6 | л/мин | 0 | 30 | 45 | 60 | 80 | 130 |
| м3/час | 0 | 1.8 | 2.7 | 3.6 | 4.8 | 7.8 | |
| H, м | 69 | 65 | 62 | 58 | 52 | 27 | |
| Booster VMEH 5/7 | л/мин | 0 | 30 | 45 | 60 | 80 | 130 |
| м3/час | 0 | 1.8 | 2.7 | 3.6 | 4.8 | 7.8 | |
| H, м | 81 | 76 | 72 | 68 | 61 | 31 | |
| Booster VMEH 9/3 | л/мин | 0 | 60 | 100 | 160 | 200 | 250 |
| м3/час | 0 | 3.6 | 6 | 9.6 | 12 | 15 | |
| H, м | 36 | 33 | 31 | 26 | 19 | 9 | |
| Booster VMEH 9/4 | л/мин | 0 | 60 | 100 | 160 | 200 | 250 |
| м3/час | 0 | 3.6 | 6 | 9.6 | 12 | 15 | |
| H, м | 48 | 45 | 41 | 34 | 26 | 11.5 | |

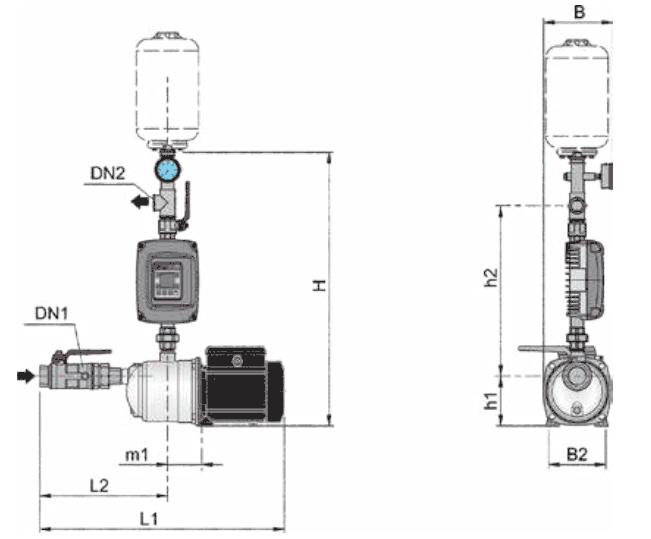

Размеры и вес бустерных установок серии BOOSTER 1 VMEH
| Наименование | Мощность кВт | Вес кг | DN1 | DN2 | Размеры мм | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | h1 | h2 | L1 | L2 | m1 | B | B2 | |||||
| 1 VMEH 3/4 - SE 0.75 | 0.75 | 14.7 | G1 1/2 | G2 1/4 | 770 | 100 | 630 | 555 | 295 | 176 | ||
| 1VMEH 3/6 - SE 1.1 | 1.1 | 17.6 | 605 | 345 | ||||||||
| 1VMEH 5/4 - SE 1.1 | 1.1 | 16.6 | 545 | 295 | ||||||||
| 1VMEH 5/5 - SE 1.3 | 1.3 | 17.1 | 580 | 320 | ||||||||
| 1VMEH 5/6 - SE 1.5 | 1.5 | 20.7 | 605 | 345 | ||||||||
| 1VMEH 5/7 - SE 1.8 | 0.75 | 21.3 | 630 | 370 | ||||||||
| 1VMEH 9/3 - SE 1.4 | 1.4 | 16.4 | G2 1/2 | G2 1/2 | 550 | 340 | ||||||
| 1VMEH 9/4 - SE 1.8 | 1.8 | 20.1 | 625 | 415 | ||||||||
Бустерные насосные установки.
Всегда ли нужна станция с несколькими насосами?
Количество насосов определяется диапазоном расхода и требованиями к резерву. Для небольшой стабильной нагрузки может подойти однонасосное исполнение, а для переменного водоразбора рассматривают несколько насосов с согласованным управлением.
Поставка, монтаж и обслуживание
Поставляем оборудование в Москву, Московскую область, регионы России и страны СНГ. Выполняем монтаж, обслуживание и ремонт. Стандартная гарантия — 12 месяцев. Комплектацию, стоимость и срок поставки подтверждаем при подготовке предложения.
