Поверхностный горизонтальный многоступенчатый насос Altera VMEH 5
Моноблочные многоступенчатые центробежные насосы VMtec Altera VMEH 5 из нержавеющей стали предназначены для подачи чистой воды без механических примесей и длинноволокнистых включений. Отличаются прочной и компактной конструкцией с защитой двигателя от пыли и струй воды во всех направлениях.
Применение Поверхностного горизонтального многоступенчатого насоса Altera VMEH 5
- Системы повышения давления, водоочистки
- Системы холодного и горячего водоснабжения
- Системы кондиционирования
- Системы полива и водоподготовки
Характеристики
- Качество воды: чистая вода, раствор гликоля, умеренно агрессивные и умеренно вязкие жидкости
- Класс защиты IP55
- Температура жидкости: от -15 до +110°C
- Материал – нержавеющая сталь (корпус, втулки, рабочие колеса, вал)
- Бесшумная работа благодаря точной механической обработке деталей
- Все технические характеристики
- Altera VMEH 5
- График производительности Altera VMEH 5
- Таблица производительности Altera VMEH 5
- Размеры и вес Altera VMEH 5
Технические характеристики Altera VMEH 5
- Асинхронный 2-х полюсный двигатель с внешней вентиляцией
- Класс изоляции – F
- Класс защиты – IP55
- Однофазное напряжение 230 B ± 10% 50 Гц, трехфазное напряжение 230/400 В ± 10% 50 Гц
- Постоянно включенный конденсатор и встроенная тепловая защита с автоматическим перезапуском для однофазной версии
- Для трехфазной версии тепловая защита должна быть предусмотрена потребителем
- Присоединения для входа (DNA) 1 1/2” для ALTERA VMEH 9
- Присоединение для выхода (DNM) 11/4" для ALTERA VMEN 9
| Модель насоса | Кол-во ступеней | Потр. мощность | Мощн. мотора | Внутренний конденсатор | Номинальный ток | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Однофазный 220-240В 50 Гц | Трехфазный 380-415В 50 Гц | кВт | л.с. | кВт | мкФ | В | Одно- фазн. 220- 240В 50 Гц | Трехфазн. | ||
| 220- 240В 50Гц | 380- 415В 50Гц | |||||||||
| VMEH 5/2 | VMEH 5/2Т | 2 | 0,58 | 0,6 | 0,45 | 16 | 450 | 3,0 | 2,6 | 1,5 |
| VMEH 5/3 | VMEH 5/3Т | 3 | 0,8 | 0,75 | 0,55 | 16 | 450 | 3,9 | 2,9 | 1,7 |
| VMEH 5/4 | VMEH 5/4Т | 4 | 1,1 | 1,2 | 0,9 | 16 | 450 | 5,3 | 4,3 | 2,5 |
| VMEH 5/5 | VMEH 5/5Т | 5 | 1,33 | 1,5 | 1,1 | 16 | 450 | 6,2 | 4,7 | 2,7 |
| VMEH 5/6 | VMEH 5/6Т | 6 | 1,56 | 1,8 | 1,3 | 30 | 450 | 7,3 | 5,7 | 3,3 |
| VMEH 5/7 | VMEH 5/7Т | 7 | 1,79 | 2 | 1,5 | 30 | 450 | 8,2 | 6,2 | 3,6 |
| VMEH 5/8 | VMEH 5/8Т | 8 | 2,0 | 2,5 | 1,85 | 30 | 450 | 8,9 | 6,6 | 3,8 |
| ------------- | VMEH 5/9Т | 9 | 2,3 | 2,5 | 1,85 | 30 | 450 | ----------- | 7,1 | 4,1 |
| Перекачиваемая жидкость | Тип жидкости | Чистая вода, раствор гликоля, умеренно агрессивные жидкости и умеренно вязкие жидкости |
|---|---|---|
| Максимальная температура[C°] | + 110 | |
| Минимальная температура[C°] | - 15 | |
| Макс. концентрация хлора | 550 ppm | |
| Максимальное рабочее давление [МПа] | 1 | |
| Патрубки | VMEH 5 | Dn1 Rp1” 1/4 Dn1 Rp1” |
| Материалы | Корпус | EN 1.4301 (AISI 304) |
| Рабочие колеса | EN 1.4301 (AISI 304) | |
| Кожух | EN 1.4301 (AISI 304) | |
| Уплотнительное кольцо | EPDM | |
| Крышка корпуса | EN 1.4301 (AISI 304) | |
| Уплотнение | Керамика/Графит/EPDM | |
| Кольцо-вкладыш | EN 1.4301 (AISI 304) + PTFE | |
| Вал | EN 1.4301 (AISI 304) | |
| Кронштейн | Литой алюминий | |
| Проверялся по стандарту | ISO 9906 A | |
График производительности Altera VMEH 5
Таблица производительности Altera VMEH 5
| Марка насоса | Кол-во ступеней | кВт | лс | Q = подача | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Однофазный 220В (50 Гц) | Трехфазный 380В (50 Гц) | л/мин | 0 | 30 | 45 | 60 | 80 | 130 | |||
| м3/час | 0 | 1,8 | 2,7 | 3,6 | 4,8 | 7,8 | |||||
| VMEH 5/2 | VMEH 5/2Т | 2 | 0,58 | 0,6 | Н, u | 22,6 | 21,5 | 20,5 | 19,3 | 17,4 | 8,8 |
| VMEH 5/3 | VMEH 5/3Т | 3 | 0,8 | 0,75 | 33,9 | 32,3 | 30,7 | 29 | 26 | 13,2 | |
| VMEH 5/4 | VMEH 5/4Т | 4 | 1,1 | 1,2 | 46 | 43 | 41 | 38,6 | 34,7 | 17,6 | |
| VMEH 5/5 | VMEH 5/5Т | 5 | 1,33 | 1,5 | 57,5 | 54 | 51 | 48,5 | 43,5 | 22 | |
| VMEH 5/6 | VMEH 5/6Т | 6 | 1,56 | 1,8 | 69 | 64,5 | 61,5 | 58 | 52 | 26,4 | |
| VMEH 5/7 | VMEH 5/7Т | 7 | 1,79 | 2,0 | 80,5 | 75,5 | 72 | 67,5 | 61 | 30,8 | |
| VMEH 5/8 | VMEH 5/8Т | 8 | 2,0 | 2,5 | 92 | 86 | 82 | 77 | 69,5 | 35,2 | |
| ---------- | VMEH 5/9Т | 9 | 2,3 | 2,5 | 104 | 97 | 92 | 87 | 78 | 39,6 | |

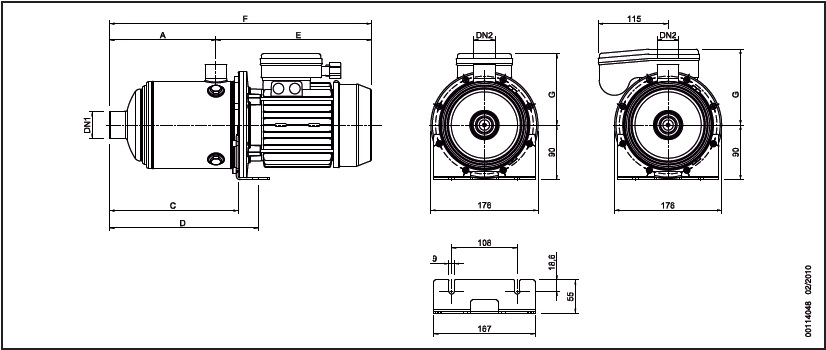

Размеры и вес Altera VMEH 5
| Модель насоса | Размеры | Упаковка | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Однофазн. 220- 240В 50гц | Трехфазн. 380- 415В 50гц | A мм | E мм | C мм | D мм | F мм | G | DN1 | DN2 | L мм | B мм | H мм | Вес (кг) | |
| 1 фаза | 3 фазы | |||||||||||||
| ALTERA VMEH 5/2M | ALTERA VMEH 5/2T | 103 | 256 | 139.6 | 173 | 359 | 120 | 118 | Rp 1"1/4 | Rp 1" | 500 | 200 | 260 | 10.5 |
| ALTERA VMEH 5/3M | ALTERA VMEH 5/3T | 103 | 256 | 139.6 | 173 | 359 | 120 | 118 | 500 | 200 | 260 | 10.6 | ||
| ALTERA VMEH 5/4M | ALTERA VMEH 5/4T | 127 | 256 | 163.6 | 197 | 383 | 120 | 118 | 500 | 200 | 260 | 11.1 | ||
| ALTERA VMEH 5/5M | ALTERA VMEH 5/5T | 151 | 256 | 187.6 | 221 | 407 | 120 | 118 | 500 | 200 | 260 | 11.6 | ||
| ALTERA VMEH 5/6M | ALTERA VMEH 5/6T | 175 | 256 | 211.6 | 245 | 431 | 120 | 118 | 500 | 200 | 260 | 14.0 | ||
| ALTERA VMEH 5/7M | ALTERA VMEH 5/7T | 199 | 256 | 236.6 | 269 | 455 | 120 | 118 | 610 | 220 | 260 | 14.6 | ||
| ALTERA VMEH 5/8M | ALTERA VMEH 5/8T | 223 | 300 | 259.6 | 293 | 523 | 125 | 125 | 610 | 220 | 260 | 18.1 | ||
| ALTERA VMEH 5/9M | ALTERA VMEH 5/9T | 247 | 300 | 283.6 | 317 | 547 | 125 | 125 | 610 | 220 | 260 | 18.7 | ||
