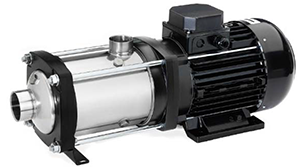

Поверхностный горизонтальный многоступенчатый насос Altera VMEH 20
Моноблочные многоступенчатые центробежные насосы VMtec Altera VMEH 20 из нержавеющей стали предназначены для подачи чистой воды без механических примесей и длинноволокнистых включений. Отличаются прочной и компактной конструкцией с защитой двигателя от пыли и струй воды во всех направлениях.
Применение
- Системы повышения давления, водоочистки
- Системы холодного и горячего водоснабжения
- Системы кондиционирования
- Системы полива и водоподготовки
Характеристики
- Качество воды: чистая вода, раствор гликоля, умеренно агрессивные и умеренно вязкие жидкости
- Класс защиты IP55
- Температура жидкости: от -15 до +110°C
- Материал – нержавеющая сталь (корпус, втулки, рабочие колеса, вал)
- Бесшумная работа благодаря точной механической обработке деталей
- Все технические характеристики
- Altera VMEH 20
- График производительности Altera VMEH 20
- Таблица производительности Altera VMEH 20
- Размеры и вес Altera VMEH 20
Технические характеристики Altera VMEH 20
- Асинхронный 2-х полюсный двигатель с внешней вентиляцией
- Класс изоляции – F
- Класс защиты – IP55
- Однофазное напряжение 230 B ± 10% 50 Гц, трехфазное напряжение 230/400 В ± 10% 50 Гц
- Постоянно включенный конденсатор и встроенная тепловая защита с автоматическим перезапуском для однофазной версии
- Для трехфазной версии тепловая защита должна быть предусмотрена потребителем
- Присоединения для входа (DNA) 1 для ALTERA VMEH 20 1 /4 ”
- Присоединение для выхода (DNM) 1" для ALTERA VMEH 20
| Модель насоса | Кол-во ступеней | Потр. мощность | Мощность мотора | Внутренний конденсатор | Номинальный ток | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Однофазн. 220- 240В 50 Гц | Трехфазн. 380- 415В 50 Гц | кВт | л.с. | кВт | мкФ | В | Однофаз. 220- 240В 50 Гц | Трехфазн. | ||
| 220-240В 50Гц | 380- 415В 50 Гц | |||||||||
| -------------- | VMEH 20/2Т | 2 | 2,2 | 3 | 2,35 | - | - | - | 8 | 4,6 |
| -------------- | VMEH 20/3Т | 3 | 3 | 4 | 3,64 | - | - | - | 11,6 | 6,7 |
| -------------- | VMEH 20/4Т | 4 | 4 | 5,5 | 4,57 | - | - | - | 14 | 8,1 |
| -------------- | VMEH 20/5Т | 5 | 5,5 | 7,5 | 5,79 | - | - | - | 16,6 | 9,6 |
| Перекачиваемая жидкость | Тип жидкости | Чистая вода, раствор гликоля, умеренно агрессивные жидкости и умеренно вязкие жидкости |
|---|---|---|
| Максимальная температура[C°] | + 110 | |
| Минимальная температура[C°] | - 15 | |
| Макс. концентрация хлора | 550 ppm | |
| Максимальное рабочее давление [МПа] | 1 | |
| Патрубки | VMEH 20 | Dn1 Rp1” 1/2 Dn1 Rp1” 1/4 |
| Материалы | Корпус | EN 1.4301 (AISI 304) |
| Рабочие колеса | EN 1.4301 (AISI 304) | |
| Кожух | EN 1.4301 (AISI 304) | |
| Уплотнительное кольцо | EPDM | |
| Крышка корпуса | EN 1.4301 (AISI 304) | |
| Уплотнение | Керамика/Графит/EPDM | |
| Кольцо-вкладыш | EN 1.4301 (AISI 304) + PTFE | |
| Вал | EN 1.4301 (AISI 304) | |
| Кронштейн | Литой алюминий | |
| Проверялся по стандарту | ISO 9906 A | |
График производительности Altera VMEH 20
Таблица производительности Altera VMEH 20
| Марка насоса | Кол-во ступе- ней | кВт | лс | Q = подача | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Трехфазн. 380В (50 Гц) | л/мин | 133 | 150 | 167 | 183 | 233 | 267 | 300 | 333 | 367 | 417 | 467 | |||
| м3/ч | 8 | 9 | 10 | 11 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | ||||
| ALTERA VMEH 20/2T | 2 | 2.2 | 3 | Н, u | 28,5 | 28 | 27,5 | 27 | 26 | 25 | 24 | 22,5 | 20,5 | 16,5 | 12 |
| ALTERA VMEH 20/3T | 3 | 3 | 4 | 43 | 42,5 | 41,5 | 41 | 39,5 | 38 | 36,5 | 34,5 | 31,5 | 25,5 | 19 | |
| ALTERA VMEH 20/4T | 4 | 4 | 5,5 | 58 | 57 | 56 | 55,5 | 53,5 | 51,5 | 49,5 | 46,5 | 42,5 | 34,5 | 26 | |
| ALTERA VMEH 20/5T | 5 | 5,5 | 7.5 | 72,5 | 71,5 | 70,5 | 69,5 | 67 | 64,5 | 62 | 58,5 | 53,5 | 43,5 | 32,5 | |
Размеры и вес Altera VMEH 20
| Мо- дель насоса | Размеры | Вес (кг) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Трех- фазн. 380- 415V 50Hz | A мм | E мм | F мм | G мм | DN1 | DN2 | ØB мм | H мм | H1 мм | L1 мм | L2 мм | L3 мм | M мм | N мм | N1 мм | 3- фаз. |
| VMEH 20/2T | 144 | 388,5 | 532,5 | 131 | Rp 2" | Rp 1" ½ | 179 | 231 | 100 | 113,1 | 172,6 | 24,5 | ||||
| VMEH 20/3T | 144 | 388,5 | 532,5 | 131 | 179 | 231 | 100 | 113,1 | 172,6 | 27,5 | ||||||
| VMEH 20/4T | 192 | 397 | 589 | 146 | 194 | 246 | 100 | 150,2 | 231,2 | 170 | 160 | 192 | 34,5 | |||
| VMEH 20/5T | 240 | 412 | 652 | 151 | 218 | 263 | 112 | 151,7 | 280,7 | 180 | 190 | 220 | 46 | |||
