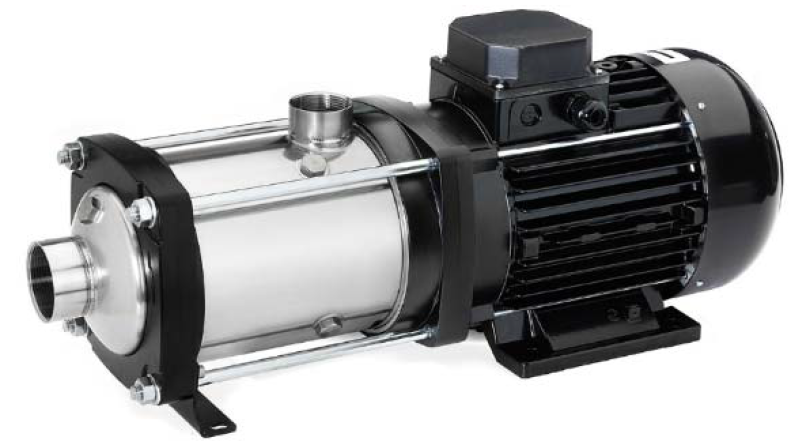

Поверхностный горизонтальный многоступенчатый насос Altera VMEH 15
Применение поверхностного насоса Altera VMEH 15
Моноблочные многоступенчатые центробежные насосы VMtec Altera VMEH 15 из нержавеющей стали предназначены для подачи чистой воды без механических примесей и длинноволокнистых включений. Отличаются прочной и компактной конструкцией с защитой двигателя от пыли и струй воды во всех направлениях.
Применение
- Системы повышения давления, водоочистки
- Системы холодного и горячего водоснабжения
- Системы кондиционирования
- Системы полива и водоподготовки
Характеристики
- Качество воды: чистая вода, раствор гликоля, умеренно агрессивные и умеренно вязкие жидкости
- Класс защиты IP55
- Температура жидкости: от -15 до +110°C
- Материал – нержавеющая сталь (корпус, втулки, рабочие колеса, вал)
- Бесшумная работа благодаря точной механической обработке деталей
- Все технические характеристики
- Altera VMEH 15
- График производительности Altera VMEH 15
- Таблица производительности Altera VMEH 15
- Размеры и вес Altera VMEH 15
Технические характеристики Altera VMEH 15
- Асинхронный 2-х полюсный двигатель с внешней вентиляцией
- Класс изоляции – F
- Класс защиты – IP55
- Однофазное напряжение 230 B ± 10% 50 Гц, трехфазное напряжение 230/400 В ± 10% 50 Гц
- Постоянно включенный конденсатор и встроенная тепловая защита с автоматическим перезапуском для однофазной версии
- Для трехфазной версии тепловая защита должна быть предусмотрена потребителем
- Присоединения для входа (DNA) 1 для ALTERA VMEH 15 1 /4 ”
- Присоединение для выхода (DNM) 1" для ALTERA VMEH 15
| Модель насоса | Кол-во ступеней | Потребл. мощность | Мощность мотора | Внутренний конденсатор | Номинальный ток | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Однофазн. 220- 240В 50 Гц | Трехфазн. 380- 415В 50 Гц | кВт | л.с. | кВт | мкФ | В | Однофазн. 220- 240В 50 Гц | Трехфазн. | ||
| 220- 240В 50Гц | 380- 415В 50 Гц | |||||||||
| -------------- | VMEH 15/2Т | 2 | 1,5 | 2 | 1,71 | - | - | - | 5,7 | 3,3 |
| -------------- | VMEH 15/3Т | 3 | 2,2 | 3 | 2,55 | - | - | - | 8,3 | 4,8 |
| -------------- | VMEH 15/4Т | 4 | 3 | 4 | 3,38 | - | - | - | 11,4 | 6,6 |
| -------------- | VMEH 15/5Т | 5 | 4 | 5,5 | 4,22 | - | - | - | 13,2 | 7,6 |
| -------------- | VMEH 15/6Т | 6 | 5,5 | 7,5 | 5,13 | - | - | - | 15,2 | 8,8 |
| -------------- | VMEH 15/7Т | 7 | 5,5 | 7,5 | 5,91 | - | - | - | 17 | 9,8 |
| Перекачиваемая жидкость | Тип жидкости | Чистая вода, раствор гликоля, умеренно агрессивные жидкости и умеренно вязкие жидкости |
|---|---|---|
| Максимальная температура[C°] | + 110 | |
| Минимальная температура[C°] | - 15 | |
| Макс. концентрация хлора | 550 ppm | |
| Максимальное рабочее давление [МПа] | 1 | |
| Патрубки | VMEH 15 | Dn1 Rp1” 1/2 Dn1 Rp1” 1/4 |
| Материалы | Корпус | EN 1.4301 (AISI 304) |
| Рабочие колеса | EN 1.4301 (AISI 304) | |
| Кожух | EN 1.4301 (AISI 304) | |
| Уплотнительное кольцо | EPDM | |
| Крышка корпуса | EN 1.4301 (AISI 304) | |
| Уплотнение | Керамика/Графит/EPDM | |
| Кольцо-вкладыш | EN 1.4301 (AISI 304) + PTFE | |
| Вал | EN 1.4301 (AISI 304) | |
| Кронштейн | Литой алюминий | |
| Проверялся по стандарту | ISO 9906 A | |
График производительности Altera VMEH 15
Таблица производительности Altera VMEH 15
| Марка насоса | Кол-во ступеней | кВт | лс | Q = подача | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Трехфазный 380В (50 Гц) | л/мин | 133 | 150 | 167 | 183 | 233 | 267 | 300 | 333 | 367 | 417 | |||
| м3/час | 8 | 9 | 10 | 11 | 14 | 16 | 18 | 20 | 22 | 25 | ||||
| ALTERA VMEH 15/2T | 2 | 1.5 | 2 | Н, u | 26 | 25,5 | 25,5 | 25 | 23 | 21,5 | 19,5 | 17,5 | 14,5 | 9,5 |
| ALTERA VMEH 15/3T | 3 | 2.2 | 3 | 39,5 | 39 | 38 | 37,5 | 34,5 | 32,5 | 29,5 | 26 | 22 | 14,5 | |
| ALTERA VMEH 15/4T | 4 | 3 | 4 | 53 | 52 | 51,5 | 50,5 | 47 | 44 | 40 | 35,5 | 30 | 20 | |
| ALTERA VMEH 15/5T | 5 | 4 | 5.5 | 65,5 | 64,5 | 63,5 | 62,5 | 57,5 | 54 | 49 | 43,5 | 36,5 | 24 | |
| ALTERA VMEH 15/6T | 6 | 5.5 | 7.5 | 79,5 | 78 | 77 | 75,5 | 71 | 67 | 61,5 | 54 | 46 | 31,5 | |
| ALTERA VMEH 15/7T | 7 | 5.5 | 7.5 | 92 | 90,5 | 89 | 87,5 | 82 | 77,5 | 70,5 | 62 | 52,5 | 36 | |
Размеры и вес Altera VMEH 15
| Модель насоса | Размеры | Вес (кг) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Трех- фазн. 380- 415V 50Hz | A мм | E мм | F мм | G мм | DN1 | DN2 | ØB мм | H мм | H1 мм | L1 мм | L2 мм | L3 мм | M мм | N мм | N1 мм | Трех- фазн. |
| VMEH 15/2T | 144 | 344 | 488 | 124 | Rp 2" | Rp 1" ½ | 162 | 224 | 100 | 113,1 | 129,1 | 20 | ||||
| VMEH 15/3T | 144 | 388,5 | 532,5 | 131 | 179 | 231 | 100 | 113,1 | 172,6 | 24,5 | ||||||
| VMEH 15/4T | 192 | 388,5 | 580,5 | 131 | 179 | 231 | 100 | 113,1 | 172,6 | 28,5 | ||||||
| VMEH 15/5T | 240 | 397 | 637 | 146 | 194 | 246 | 100 | 150,2 | 279,2 | 170 | 160 | 192 | 35,5 | |||
| VMEH 15/6T | 288 | 412 | 700 | 151 | 218 | 263 | 112 | 151,7 | 328,7 | 180 | 190 | 220 | 47,5 | |||
| VMEH 15/7T | 336 | 412 | 748 | 151 | 218 | 263 | 112 | 151,7 | 376,7 | 180 | 190 | 220 | 48,5 | |||
