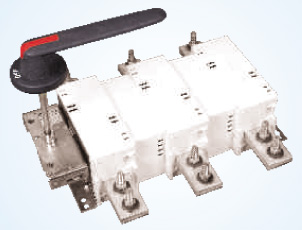

Выключатели нагрузки и разъединители VMtec
Выключатели нагрузки и разъединители VMtec применяют в низковольтных распределительных щитах и шкафах. В каталоге представлены модели DM и K, варианты рукояток и дополнительных устройств. Аппарат подбирается по рабочему току, напряжению, категории применения и условиям монтажа.

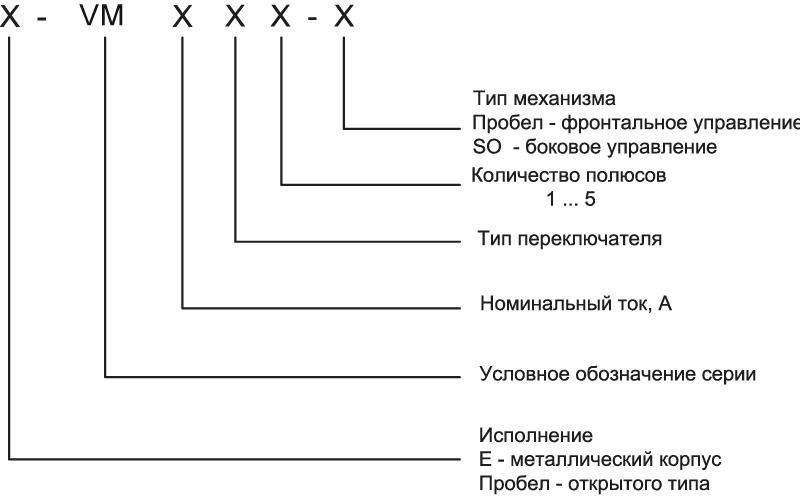

Модельный ряд выключателей нагрузки
 |
 |
 |
Дополнительное оборудование
| Комплектация | 100-160 тип DM | 200-315 тип DM | 200-800 тип D/K | 1000-1800 тип К | 2500-3150 тип К |
| Рукоятка | CSDB20 | CSDB22 | CSDB16 | CSDB 28 | CSDA8 |
| Шток для рукоятки | CSP 6x165 | CSP 8x240 | CSP12x255 | CSP12X255 | CSP12x355 |
| Устройство для монтажа | НМК-2 | НМК-1-1 | НМК-3-1 | ||
| Механизм переключения | CSSDZW6/1 | CSSDZW6/1 | CSSDZW11 | CSSDZW12 | CSSDZW12 |
| Доп. контакт 1 N0+1 NC,3P^P | CSSDZX1 | CSSDZX37 | CSSDZX33 | CSSDZX35 | CSSDZX35 |
| Доп. контакт 2NO+2NC3P-4P | CSSDZX16 | CSSDZX38 | CSSDZX34 | CSSDZX36 | CSSDZX36 |
| Кожух | SF702 | SF703 | SF703(200-400)/SF704 (630-800) | ||
| Монтажная рамка ЗР/4Р | ЕТ327/ЕТ328 | ЕТ329/ЕТ330 | ЕТ329/ЕТЗЗ 0 до 400А | ||
| Ключ блокировки | CSSDZW-16 | CSSDZW-5 | CSSDZW-5 | CSSDZW-5 | CSSDZW-5 |
| Замок блокировки | CSSDZW-15 | CSSDZWM | CSSDZW-4 | CSSDZW-4 | CSSDZWM |
Технические характеристики
| Тип выключателя нагрузки | VM 125 DM |
VM 160 DM |
VM 200 DM |
VM 250 DM |
VM 315 DM |
VM 400 К |
VM 630 К |
VM 800 К |
VM 1000 К |
VM 1250 К |
VM 1600 K |
VM 1800 К |
VM 2500 К |
VM 3150 К |
| Параметры | Значения параметров | |||||||||||||
| Условный тепловой ток на открытом воздухе (А) | 125 | 160 | 200 | 250 | 315 | 400 | 630 | 300 | 1000 | 1250 | 1600 | 1800 | 2500 | 3150 |
| Ном. рабочий ток (А) | 125 | 160 | 200 | 250 | 315 | 400 | 630 | 300 | 1000 | 1250 | 1600 | 1800 | 2500 | 3150 |
|
Категория применения АС21,АС22, АС23
|
||||||||||||||
|
Категория применения ДС21, ДС22,ДС23
|
||||||||||||||
| Номин. частота (Гц) |
50-60
|
|||||||||||||
| Номин. напряж. изоляции |
1000
|
|||||||||||||
| U(В) Кратковр.1сек. доп. ток (кА) |
||||||||||||||
| 8 | 3 | 8 | 17 | 17 | 17 | 50 | 50 | 50 | 50 | 50 | 50 | 30 | 30 | |
| Мех. ресурс (цикл ВО) | 20000 | 20000 | 16000 | 10000 | 10000 | 10000 | 10000 | 10000 | 6000 | 6000 | 6000 | 6000 | 1200 | 1200 |
| Ресурс под нагр. (цикл ВО) | 5000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 | 500 | 500 | 100 | 100 |
| Вес без аксессуаров (кг) | 0.3 | 1,8 | 3 | 3 | 3 | 5,2 | 6,2 | 6,2 | 16,3 | 16,3 | 17,5 | 17,5 | 37 | 37 |
| Прилаг. усилие к рук. (Нм) | 2 | 2 | 3,2 | 8,2 | 3,2 | 17 | 21 | 21 | 21 | 21 | 21 | 21 | 50 | 50 |
Изображения, схемы и размеры
Документация
Что важно при подборе рубильника VMtec
Для коммутации и разъединения цепи необходимо проверить назначение конкретного исполнения. Работа на переменном и постоянном токе, допустимая нагрузка и число полюсов согласуются по техническим данным. При замене также учитывают размеры, присоединения, расположение рукоятки и механические блокировки.
Что указать в запросе
- Номинальные ток и напряжение, переменный или постоянный ток.
- Категория нагрузки и требуемые функции аппарата.
- Количество полюсов, способ монтажа и габариты.
- Рукоятка, шток, дополнительные контакты и другие аксессуары.
Можно ли подобрать аналог по номиналу старого рубильника?
Совпадения тока недостаточно. Пришлите маркировку, схему, фотографии и размеры присоединений. Проверим исполнение и состав необходимых аксессуаров.
Поставка, монтаж и обслуживание
Поставляем оборудование в Москву, Московскую область, регионы России и страны СНГ. Выполняем монтаж, обслуживание и ремонт; состав работ согласуем по объекту. Стандартная гарантия — 12 месяцев. Комплектацию, наличие, стоимость и срок поставки подтверждаем в предложении.
