Тиристорная установка VMtec PFC-FT2-ST для пуска двигателей
VMtec PFC-FT2-ST — тиристорная система компенсации реактивной мощности для задач, связанных с запуском двигателей. Применимость системы оценивают по параметрам электроснабжения и пусковым режимам конкретного объекта.
Запросить подбор и стоимость Отправить запрос по почте
Совершенная динамическая система компенсации реактивной мощности, работающая в реальном времени, с низко- и высоковольтными двигателями.
ЭКСКЛЮЗИВНАЯ ТЕХНОЛОГИЯ
- Повышает общее качество энергии электрической сети
- Предназначена для ограничения перепадов напряжения в соответствии с местными стандартами
- Коммутация без переходных процессов
- Централизованный вариант компенсации запуска двигателей
Тиристорные конденсаторные установки PFC-FT2-ST - ОБЗОР СИСТЕМЫ
PFC-FT2-ST – это работающая в реальном времени динамическая система компенсации реактивной мощности, использующая проверенные промышленные технологии для новых решений, связанных с запуском мощных двигателей.
| Спецификация | |

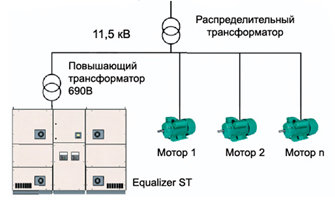

| Низковольтная система, предназначенная для контроля реактивной энергии в МВ с понижающим трансформатором | Первичная обмотка: Не более 66кВ во вторичной обмотке: 690 Вольт (типовое) |
| Длительность пуска | до 30 секунд |
| Относительная длительность включения | 5% |
| Температура окружающей среды: | от -10°C до 40°C |
| Конденсаторы | С низкими потерями, самовосстанавливающиеся IEC 831-1/2 |
| Класс защиты | IP 20/ NEMA1 (Другие по запросу) |
| Конструкция | Стальнолистовой корпус |
| Отделка покрытия | Покрытие на основе порошковой эпоксидной смолы серое (RAL 7032) |
| Внутренние детали | Коррозионно-стойкие алюм.-цинк. |
| Стандарты EMC | EN 50081 -2 EN 61000-4-2/3/4/5 EN 50082-2 ENV 50204 EN 55011 ENV 50141 |
| Нормы безопасности | EN 61010-1, EN 60439, UL 508 (по заказу) |

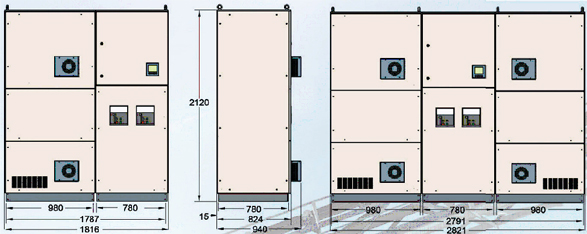

Габаритные размеры установки
| Размеры (ширина x глубина x высота): | |
| 1.5-2.3 MВAр | 1816x2120x940 мм |
| 2.5 - 4.6 MВAр | 2821 x 2120x940 мм |
| 4.6-6.9 MВAр | 4637 x 2120 x 940 мм |
| 6.9-9.2 MВAр | 5642 x2120 x940 мм |
| 9.2-11.5 MВAр | 7458 x2120 x940 мм |
| 11.5-13.8 MВAр | 8463 x 2120 x 940 мм |
| 13.8-18.4 MВAр | 11284 x 2120 x 940 мм |
| Имеются блоки большего размера | |
| Примечание: Приведенные измерения относятся только к данному устройству и не включают вспомогательного оборудования как то понижающий трансформатор, высоковольтные коммутационные устройства и др. | |
Технические характеристики
| Прямое подключение | Мягкий стартер | PFC-FT2-ST 32MВAр | PFC-FT2-ST 12MВAр | Комбинация Мягкий стартер + PFC-FT2-ST 12MВAр | |
| Длительность запуска | 6.9 сек | 11.1 сек | 5.1 сек | 6.2 сек | 9.5 сек |
| Перепад напряжения | -14.5% | -12.0% | -2.5% | -10.0% | -6% |
| Пусковой ток (типичные значения) |
100% | 60-80% | 50-60% | 70-80% | 30-50% |
| СКГv | <2% | 10% | <1% | <1% | 6% |
| СКГi | <2% | 19% | <1% | <1% | 20% |
Что сообщить для подбора или замены
Мощность и напряжение двигателя, пусковой ток, длительность и частота пусков, параметры трансформатора и допустимые отклонения напряжения.
При замене можно приложить фотографию маркировки и схему существующей установки. Стоимость, комплектацию и срок поставки уточняем после рассмотрения запроса.
Поставка и сервис VMtec
Поставляем оборудование по России, включая Москву и Московскую область, и во все страны СНГ. Гарантия — 12 месяцев. Выполняем монтаж, обслуживание и ремонт; состав работ и условия выезда согласуем для объекта.
