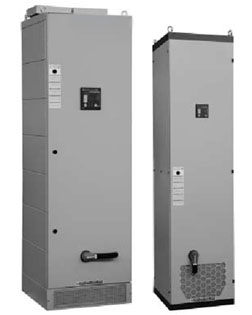

Тиристорная установка компенсации мощности VMtec HP10/S

VMtec HP10/S — тиристорная установка для автоматической компенсации реактивной мощности. Исполнение подбирают по параметрам нагрузки и сети, а также требованиям к переключению ступеней. Технические характеристики приведены ниже.

Запросить подбор и стоимость Отправить запрос по почте

ТИРИСТОРНЫЕ АВТОМАТИЧЕСКИЕ УСТАНОВКИ ДЛЯ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ (КРМ, УКМ)

Ue UN UMAX1 Hz THDIR% THDIC%2 400V 415V 415V< 455V 50 ≤10% ≤50% Заказать звонок Заказать Получить скидку

ПРЕИМУЩЕСТВА ТИРИСТОРНЫХ (КРМ, УКМ)  Металлический, пассивированный цинком, корпус, окрашенный краской с эпоксидным порошком, цвет RAL 7032 Вспомогательный трансформатор для разделения силовой и вспомогательной частей схемы (110V) Размыкающий переключатель с блокировкой двери Тиристорные переключатели (SCR) Самозатухающий кабель N07V-K (стандарт CEI 20/22/II) Микропроцессорное реле коррекции коэффициента мощности Контролирующий и защитный мультиметр MCP4 Общее время переключения 60 милисекунд. Однофазные самовосстанавливающиеся полипропиленовые конденсаторы Все составляющие в этих продуктах соответствуют Правилам техники безопасности EU ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение Ue= 400V-415V Номинальная частота 50Hz Максимальный ток перегрузки 1.3xIn Максимальное перенапряжение 3xVn Изоляционное напряжение 690Vac Температурный диапазон (шкаф) -5^+40°C Температурный диапазон (конденсаторы) -25^+55°C Разряжающее устройство (разрядник) на каждой батарее Использование внутренняя установка Обслуживание смешанное Соединение конденсаторов треугольник Устройства переключения конденсаторные контакторы (AC6b) Общие тепловые потери ~2W/kvar Внутренняя отделка поверхности цинковая пассивация Соответствие CEI EN 60439-1/2 стандартам CEI EN 61921-1 Стандарты на конденсаторы CEI EN 60831-1/2

	ТИП IP3X	мощность Ue=415В (кВАр)	мощность Ue=400В (кВАр)	ступени	МОДУЛИ Ue=400В (кВАр)	Размы- катель (A)	Icc (kA)	ВЕС (кг)	Тип регулятора	IP3X	IP4X	IP55
	IT0FKF315050074	150	135	6	2x22.5-2x45	400	13	RPE 12BTA	174	63	/	/
	IT0FKF320050074	200	180	8	2x22.5-3x45	400	13	RPE 12BTA	195	63	/	/
	IT0FKF325050074	250	225	10	2x22.5-2x45-90	630	13	RPE 12BTA	210	63	/	/
	IT0FKF330050074	300	270	6	4x45-90	630	13	RPE 12BTA	229	63	/	/
	IT0FKF335050074	350	315	7	45-3x90	800	26	RPE 12BTA	267	63	/	/
	IT0FKF340050074	400	360	8	2x45-3x90	800	26	RPE 12BTA	292	63	/	/
	IT0AKF315050074	150	135	6	2x22.5-2x45	400	13	RPE 12BTA	214	65	70	73
	IT0AKF320050074	200	180	8	2x22.5-3x45	400	13	RPE 12BTA	236	65	70	73
	IT0AKF325050074	250	225	10	2x22.5-2x45-1x90	630	13	RPE 12BTA	255	66	70	73
	IT0AKF330050074	300	270	6	2x45-2x90	630	13	RPE 12BTA	298	66	70	73
	IT0AKF335050074	350	315	7	1x45-3x90	800	26	RPE 12BTA	321	67	70	73
	IT0AKF340050074	400	360	8	2x45-3x90	800	26	RPE 12BTA	364	67	70	73
	IT0AKF345050074	450	405	9	1x45-4x90	1250	50	RPE 12BTA	390	68	70	73
	IT0AKF350050074	500	450	10	2x45-3x90-1x180	1250	50	RPE 12BTA	397	68	70	73
	IT0AKF355050074	550	495	11	1x45-5x90	2x630	13	RPE 12BTA	595	86	90	93
	IT0AKF360050074	600	540	12	2x45-3x90-1x180	2x630	13	RPE 12BTA	615	86	90	93
	IT0AKF365050074	650	585	13	1x45-2x90-2x180	2x800	26	RPE 12BTA	624	87	90	93
	IT0AKF370050074	700	630	14	2x45-2x90-2x180	2x800	26	RPE 12BTA	647	87	90	93
	IT0AKF375050074	750	675	15	1x45-1x90-4x135	2x800	26	RPE 12BTA	691	87	90	93
	IT0AKF380050074	800	720	16	2x45-1x90-3x180	2x800	26	RPE 12BTA	711	87	90	93
	IT0AKF385050074	850	765	17	1x45-2x90-3x180	2x1250	50	RPE 12BTA	735	88	90	93
	IT0AKF390050074	900	810	9	3x90-3x180	2x1250	50	RPE 12BTA	761	88	90	93
	IT0AKF395050074	950	855	19	1x45-1x90-4x180	2x1250	50	RPE 12BTA	778	88	90	93
	IT0AKF410050074	1000	900	10	2x90-4x180	2x1250	50	RPE 12BTA	813	88	90	93

Что сообщить для подбора или замены

Напряжение сети, мощность компенсации, рабочий цикл нагрузки, требуемое быстродействие и данные о гармониках.

При замене можно приложить фотографию маркировки и схему существующей установки. Стоимость, комплектацию и срок поставки уточняем после рассмотрения запроса.

Поставка и сервис VMtec

Поставляем оборудование по России, включая Москву и Московскую область, и во все страны СНГ. Гарантия — 12 месяцев. Выполняем монтаж, обслуживание и ремонт; состав работ и условия выезда согласуем для объекта.
