Дренажные и фекальные насосы VMtec
Насосы VMtec для водоотведения предназначены для задач дренажа и перекачивания стоков в пределах возможностей выбранной серии. В каталоге представлены ED-EDV, EGN, EGF EGT и канализационные VMEWG. При подборе учитываем не только расход и напор, но и размер, характер и концентрацию включений.
Дренажный или фекальный насос: что учитывать
Назначение насоса определяют по составу жидкости и конструкции проточной части. Наличие измельчителя нельзя предполагать только по названию «фекальный насос»: оно должно быть указано для конкретного исполнения. Для волокнистых включений, осадка или загрязнённых стоков отдельно проверяют рабочее колесо и допустимый свободный проход.
Что указать в запросе
- Источник стоков и состав жидкости, включая твёрдые и волокнистые включения.
- Требуемые расход и напор, длина и диаметр напорной линии.
- Глубина резервуара, уровни включения и отключения, режим работы.
- Температура среды, питание, способ установки и необходимость резервного насоса.
Модели и характеристики
 |
 |
|
Погружные канализационные насосы Погружные канализационные насосы VMtec предназначены для профессионального и активного применения, как правило, используются в гражданских и промышленных очистных сооружениях, для подъема и перекачивания сточных вод, атмосферных осадков, содержащих твердые тела, циркуляции необработанного или активного ила и биологических жидкостей. |
Фекальные насосы VMtec cерия ED- EDV предназначены для стоков с отходами, содержащих в себе твердые включения размером до 35мм. |
 |
 |
|

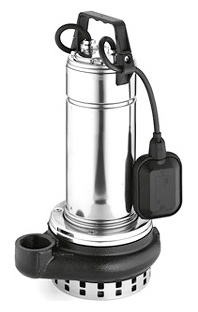

Погружные дренажные насосы серии EGN Погружные дренажные насосы серии EGN предназначены для перекачивания чистой воды с частицами до 10 мм |

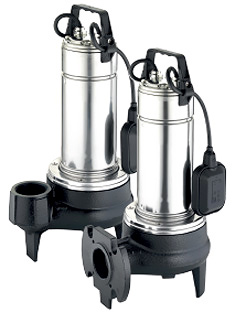

Погружные дренажные насосы серии EGF EGT Погружные дренажные насосы серии EGF EGT предназначены для перекачивания грязной воды с частицами до 50 мм |
Можно ли использовать насос для любых загрязнённых жидкостей?
Нет. Допустимая среда зависит от модели, материалов и конструкции рабочего колеса. Для очистных сооружений и интенсивной эксплуатации рассмотрите канализационные насосы VMEWG.
Поставка, монтаж и обслуживание
Поставляем оборудование в Москву, Московскую область, регионы России и страны СНГ. Выполняем монтаж, обслуживание и ремонт. Стандартная гарантия — 12 месяцев. Комплектацию, стоимость и срок поставки подтверждаем при подготовке предложения.
Сравнение серий по размеру пропускаемых включений
Главный параметр при выборе насоса для загрязнённых стоков — допустимый размер твёрдых включений. Он указан для каждой серии и определяет, что именно насос сможет перекачивать.
| Серия | Среда | Допустимые частицы | Рабочее колесо | Применение |
|---|---|---|---|---|
| EGN | чистая и слабозагрязнённая вода | до 10 мм | — | откачка из подвалов, дренаж, полив |
| EGF и EGT | грязная вода | до 50 мм | — | загрязнённые стоки, строительные площадки, откачка шлама |
| ED-EDV | стоки с твёрдыми включениями | до 35 мм | — | фекальные стоки, бытовые и хозяйственные системы |
| VMEWG V | сточные воды, осадки, ил | свободный просвет 80 и 100 мм | вихревое | гражданские и промышленные системы канализации |
| VMEWG OC | стоки с илом и твёрдыми частицами | — | канальное | очистные сооружения, интенсивная эксплуатация |
Прочерк означает, что значение для этой серии на странице не приведено. Свободный просвет у канализационных насосов указан вместо размера частиц: насос не измельчает включение, а пропускает его целиком.
Как выбрать по задаче
- Подвал, приямок, дренаж, полив. Достаточно насоса для чистой или слабозагрязнённой воды — серия EGN с частицами до 10 мм.
- Загрязнённые стоки, стройплощадка, шлам. Нужна серия с большим просветом — EGF или EGT с частицами до 50 мм.
- Фекальные стоки с волокнистыми и твёрдыми включениями. ED-EDV с частицами до 35 мм или канализационные VMEWG, если требуется большой свободный просвет.
- Очистные сооружения, непрерывная работа. Канализационные насосы серии VMEWG V с вихревым колесом или VMEWG OC с канальным — для стоков с илом.
Что уточнить перед заказом: максимальный размер и характер включений (волокна, песок, ил), требуемый расход и напор, глубину резервуара и уровни включения, температуру среды и необходимость резервного насоса. По этим данным мы подтвердим, что выбранная серия подходит.
Условия эксплуатации серий по каталогу
Данные из каталога производителя по дренажным сериям. Условия эксплуатации проверяют до подбора модели — они определяют, подходит ли серия для конкретного резервуара и среды.
| Серия | Среда | Твёрдые частицы | Температура | Погружение | pH | Присоединение |
|---|---|---|---|---|---|---|
| EGN | чистая вода | до 10 мм | до +35 °C | мин. 205 мм, макс. 5 м | — | G 1½", вертикальное |
| EGT | грязная вода | до 50 мм | до +35 °C | мин. 275 мм, макс. 5 м | 6–11 | G 2", вертикальное |
| EGF | грязная вода | до 50 мм | до +35 °C | мин. 275 мм, макс. 5 м | 6–11 | DN 50 – G 2", горизонтальное |
| ED-EDV | стоки с твёрдыми включениями | до 35 мм | — | — | — | — |
| VMEWG V | сточные воды, осадки, ил | свободный просвет 80 и 100 мм | до +60 °C | — | — | — |
Прочерк означает, что параметр не указан в доступном каталоге по этой серии.
Что известно о конструкции дренажных серий
EGN — чистая вода
- Одноступенчатый погружной насос с открытым рабочим колесом, вертикальный резьбовой патрубок G 1½".
- Двойное механическое уплотнение с промежуточной масляной камерой — защита от работы без воды.
- Двигатель: двухполюсный, 2900 об/мин. Исполнение EGN — однофазное 230 В с поплавковым выключателем и тепловой защитой; EGN T — трёхфазное 230 или 400 В.
- Класс изоляции F, защита IP X8 для непрерывного погружения.
- Кабель 10 м (по запросу 20 м). Непрерывный режим работы при погружённом двигателе.
EGT и EGF — грязная вода
- Одноступенчатые насосы со свободно-вихревым рабочим колесом: поток не проходит через каналы колеса, поэтому риск засорения волокнистыми включениями ниже, чем у насосов с канальным колесом.
- EGT — вертикальный резьбовой патрубок G 2"; EGF — горизонтальный фланцевый и резьбовой патрубок DN 50 – G 2".
- Рабочий диапазон pH 6–11 — важно для стоков с кислотной или щелочной реакцией.
- Минимальная глубина погружения 275 мм больше, чем у серии для чистой воды, — конструкция рассчитана на более крупные включения.
- По запросу: другие напряжения, частота 60 Гц, кабель 20 м, работа с преобразователем частоты.
Данные приведены по каталогу дренажных насосов E-Tech (Franklin Electric) серий ED-EDV, EGN, EGT, EGF.
