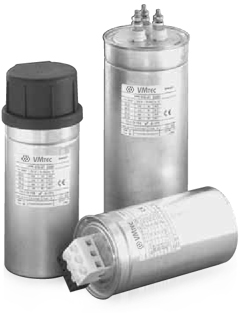

Косинусные конденсаторы VMtec VMXD для КРМ
Конденсаторы VMtec VMXD применяются для коррекции коэффициента мощности в статических и автоматических установках. Для подбора исполнения используются характеристики серии, параметры сети и требования к размещению и подключению.
Запросить подбор и стоимость Отправить запрос по почте
Назначение косинусных конденсаторов
Косинусные конденсаторы серии VMtec VMXD используются для статической и автоматической коррекции коэффициента мощности и находят свое широкое применение в промышленности.
Все модели серии имеют следующую внутреннюю конфигурацию: три конденсаторных элемента соединенных в схему «треугольник». Система защиты от превышения давления, специально спроектирована таким образом, чтобы постоянно обеспечивать максимальную безопасность с точки зрения проблем с изоляцией и защиты от риска искрения, даже в экстремальных условиях.
Серия конденсаторов VMtec VMXD широко применяются в установках компенсации реактивной мощности типа УКМ, КРМ, УКРМ, УККРМ
Основные особенности косинусных конденсаторов серии VMXD
- В конденсаторах данной серии со смоляной пропиткой, три элемента размещены в пластиковом контейнере, который, вместе с пропиткой, обеспечивает двойную изоляцию между сердечником и металлическим корпусом.
- Чтобы гарантировать идеальное наполнение во время пропитки смолой, этот процесс осуществляется до того как элементы будут помещены в корпус. В этом случае равномерное распределение пропитки подвергается визуальному контролю.
- Благодаря технологически инновационной, самовосстанавливающейся металлизированной полипропиленовой пленке и новой механической конструкции косинусные, конденсаторы имеют широкий диапазон мощности 1,5 ÷ 30 кВАр и напряжения 230 ÷ 1000 В.
- Использование технологии пропитки растительным маслом и расположения отдельных элементов внутри коробки обеспечивает высокую работоспособность конденсатора на основе теплоотдачи, а также длительный жизненный ресурс и отличную корпусную изоляцию.
Для компенсации реактивной мощности компания VMtec использует только конденсаторы, изготовленные на предприятиях группы. Это решение обеспечивает более высокое качество конечного продукта.
Косинусные трехфазные конденсаторы серии VMXD конденсаторов используется практически во всех системах компенсации коэффициента мощности (стационарных или автоматических), которые основаны на трехфазных конденсаторах. Действительно, благодаря описанным выше характеристикам эти конденсаторы особенно удобны для продолжительного режима работы в условиях повышенной нагрузки в богатой гармонической среде.
Технические характеристики косинусных трехфазных конденсаторов серии VMXD
| Тип косинусного конденсатора | VMXD |
| Номинальная частота | 50 Гц (подходит для сети 60Гц) |
| Допуск емкости | -5 +10% |
| Потери диэлектрика | ≤ 2 Вт/кВАр |
| Высота | 2200 м над уровнем моря |
| Режим | Продолжительный |
| Диапазон напряжения | 230÷1000В |
| Степень защиты | IP20 (IP 54 по требованию) |
| Испытательное напряжение (АС) между терминалами | 2,15-Un в течении 2 с |
| Разрядное сопротивление | Внешнее (50В за 60с) |
| Испытательное напряжение (АС) между терминалами и корпусом | З кВ в течении 10c (Un≤660B) 6кВ в течении 10с (Un>660B) |
| Температурный класс | -25/D |
| Терминалы | Screw terminal (болт М5 для 0<7,5квар) 10="" 0="">ЗОкВАр) |
| Макс, пусковой ток | 200-ln |
| Макс, перегрузка In | 4 x ln |
| Ожидаемый жизненный ресурс | ≥130000 -25/D ≥150000 -25/С |
| Max dV/dt | 100 В/мс |
| Стандарты | ЕС 831-1/2 |

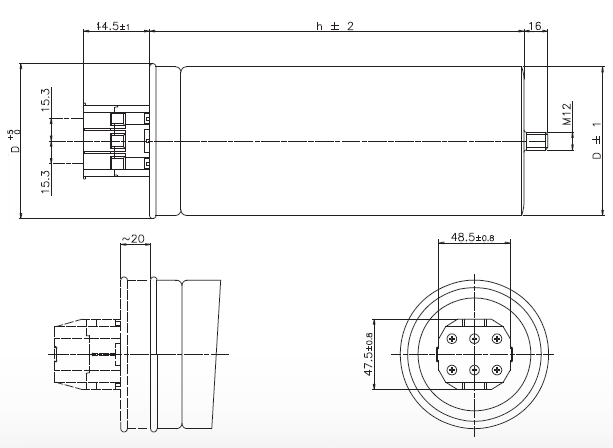

Габаритные размеры косинусных конденсаторов VMtec VMXD
Что сообщить для подбора или замены
Номинальное напряжение, мощность в квар, частота, схема подключения и маркировка конденсатора при замене.
При замене можно приложить фотографию маркировки и схему существующей установки. Стоимость, комплектацию и срок поставки уточняем после рассмотрения запроса.
