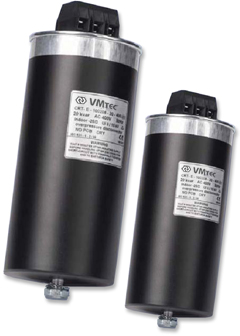

Косинусные конденсаторы VMtec CRTE для компенсации мощности

Косинусные конденсаторы VMtec CRTE предназначены для компенсации реактивной мощности. В каталоге приведены варианты исполнения и характеристики. Для замены подбирают компонент, совместимый с напряжением, мощностью ступени и условиями работы установки.

Запросить подбор и стоимость Отправить запрос по почте

Назначение косинусных конденсаторов VMtec

Одной из последних разработок компании VMtec стало новое поколение конденсаторов – косинусные модели CRTE, позволяющие компенсировать реактивную мощность и подавить гармоники в цепях с низким напряжением. В процессе их производства используется сделанная из пропилена металлизированная пленка.

Область использования косинусных конденсаторов CRTE

Используют данные модели в установках типа УККРМ, УКРМ, КРМ и УКМ, а именно:

• В автоматических конденсаторных батареях низкого напряжения, а также в регулируемых и нерегулируемых моделях;
• В трансформаторах низкого напряжения и электродвигателях с целью фиксированной индивидуальной компенсации реактивной мощности.

Конденсаторы для компенсации реактивной мощности
VMtec CRTE
(PDF, 0,3 Mb)

Особенности изготовления косинусных моделей CRTE

До 1995 года в конденсаторах использовались изготовленные из пропилена стандартные пленки одной и той же толщины. С появлением в компании VMtec разработок технологии создания пленок различной толщины посредством модулированной металлизации появилась возможность добиваться высоких характеристик конденсаторов, обеспечивающих работу устройств цепей постоянного тока и установок аккумуляции энергии.

По такой же технологии начали изготавливаться конденсаторы для переменного тока, благодаря чему была обеспечена максимально эффективная работа промышленных устройств, предназначенных для компенсации реактивной мощности. Особенностью новой технологии стала модуляция толщины пленки. Варьирование толщины позволило улучшить характеристики конденсаторов и работающего с их использованием оборудования компенсации реактивной мощности.

Среди достигнутых преимуществ:

• Повышение значения удельной мощности при одновременном уменьшении размеров устройств;
• Ускоренная реакция при коротком замыкании внутри установки;
• Усиление защиты к различным нагрузкам перенапряжения;
• надежности аппаратуры, что крайне важно для предприятий с существенными перепадами напряжений (когда имеет место трехкратное превышение номинальных значений).

Основные характеристики косинусных моделей CRTE

• Наличие трехфазной обмотки делта, соединенной с изготовленным из алюминия цилиндрическим корпусом;
• Наличие контактной колодки, имеющей защиту от случайного прикосновения (класс IP20). В итоге существенно снижается стоимость монтажа;
• Возможность монтажа в любом положении (в случае вертикальной установки обеспечивается оптимальное охлаждение);
• Возможность работы при частоте тока 50/60 Hz, номинальном напряжении 230 – 800 V и номинальной мощности 2,5 – 40 kvar;
• Эксплуатационный ресурс 100 тысяч часов;
• Наличие предохранительного устройства, предотвращающего взрыв конденсатора после выработки ресурса;
• Сухое исполнение (благодаря заполнению корпуса смолой исключена утечка газов или масла) и соответствие экологическим нормам;
• Использование самовосстанавливающейся конструкции;
• Соответствие системе контроля качества ISO 9001;
• Устанавливается только внутри помещений.

В результате проведенных компанией VMtec работ по разработке и производству высокопроизводительных конденсаторов пленке, присутствующей в конструкции моделей серии CRTE, присвоена идентификация «полипропиленовая металлизированная пленка высокой плотности». Особенностью диэлектрической пленки от VMtec является уникальный метод металлизации.

Влияние броска пускового тока на длительность эксплуатации

Основной характеристикой косинусных конденсаторов является работоспособность при существенном количестве коммутационных операций. В случае параллельного соединения такого конденсатора и защитной конденсационной батареи происходит заметное повышение пускового тока. Когда низковольтный конденсатор присоединяется при повышенном броске пускового тока, срок эксплуатации оборудования существенно снижается. Во избежание преждевременного износа установок должна предусматриваться защита конденсаторов в процессе коммутационных операций и оснащение оборудования контакторами с демпфирующими резисторами.

Конденсаторы для компенсации реактивной мощности
VMtec CRTE
(PDF, 0,3 Mb)

Vn = 400V (415V) - 50Hz

ORDER CODE	MODEL	Q POWER (KVar)	С Capacity (|tf)	In Current (A)	D Diameter (mm)	H Heigh (mm)	Weight (Kg)	Pcs/box	Box dimensions	Discharge resistor
CRT 403100156V00	CRT-56V-M00	1	3 x6,6	3x 1,4	55	165	0,5	30	370x370x245	Internal
CRT 403150156VD0	CRT-56V-1,5-400	1.5	3x9.9	3x2.2	55	165	0.5	30	370x370x245	Internal
CRT 403200156V00	CRT-56V-2-400	2	3 x 13,3	3x2,9	55	165	0,5	30	370x370x245	Internal
CRT 403250156VD0	CRT-S6V-2,5-400	2,5	3 x 16,6	3x3,6	55	165	0,5	30	370x370x245	Internal
CRT 403300166V00	CRT-66V-3-400	3	3 x 19,9	3x4,3	65	205	0,7	6	370x370x106	Internal
CRT 40340O166V00	CRT-66V-4-400	4	3 x 26.5	3x5.8	65	205	0.7	6	370x370x106	Internal
CRT 403500166V00	CRT-66V-5-400	5	3 x 33,2	3x7,2	65	205	0,7	6	370x370x106	Internal
CRE 501403M50028	CRTE 07S20805040	5	3 x 33,2	3x7.2	75	208	1.2	5	370x370x106	External
CRE 751403M50033	CRTE 07520807540	7,5	3 x 49,7	3x10,8	75	208	1,2	5	370x370x106	External
CRE 102403MS00S3	CRTE 08520810040	10	3x66.3	3x14.4	85	208	1.6	4	370x370x106	External
CRE 1D2403M50036	CRTE 08520812540	12.5	3 x 82.9	3x18	85	208	1.6	4	370x370x106	External
CRE 1S2403M50054	CRTE 10020815040	15	3x99,5	3x21,7	100	208	2	3	370x370x106	External
CRE 202403M50001	CRTE 10020820040	20	3x132.6	3x28.9	100	208	2	3	370x370x106	External
CRE 252403M50002	CRTE 11620825040	25	3 x 165,8	3x36,1	116	208	2,6	3	370x370x125	External
CRE 302403M50003	CRTE 11620830040	30	3 x 198,9	3x43,3	116	208	2,6	3	370x370x125	External
CRE 402403M50108	CRTE 13628340040	40	3 x 265.4	3x57.7	136	283	3.8	2	370x370x125	External

Характеристики косинусных конденсаторов CRTE на другие напряжения и частоты см. в каталоге

Конденсаторы для компенсации реактивной мощности
VMtec CRTE
(PDF, 0,3 Mb)

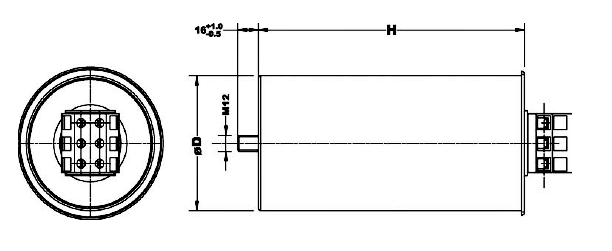

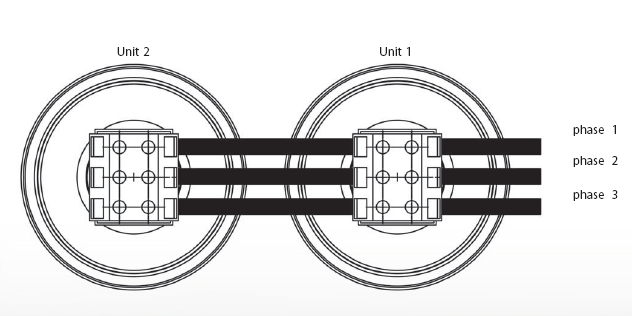

Габаритные размеры

Что сообщить для подбора или замены

Маркировка CRTE, напряжение, мощность или ёмкость, частота сети, габариты и способ подключения.

При замене можно приложить фотографию маркировки и схему существующей установки. Стоимость, комплектацию и срок поставки уточняем после рассмотрения запроса.

Поставка и сервис VMtec

Поставляем оборудование по России, включая Москву и Московскую область, и во все страны СНГ. Гарантия — 12 месяцев. Выполняем монтаж, обслуживание и ремонт; состав работ и условия выезда согласуем для объекта.

Запросить подбор и стоимость Отправить запрос по почте

Каталог оборудования для компенсации реактивной мощности · Автоматические установки КРМ

Чем коммутируют ступени конденсаторов

Каждую ступень конденсаторной батареи подключает отдельный аппарат. В установках КРМ и УКРМ применяют специальные конденсаторные контакторы — они ограничивают бросок тока при заряде конденсатора и рассчитаны на частые переключения.

Конденсаторные контакторы VMtec серии MA — номиналы, характеристики и подбор.
